Honeywell A4021A1010

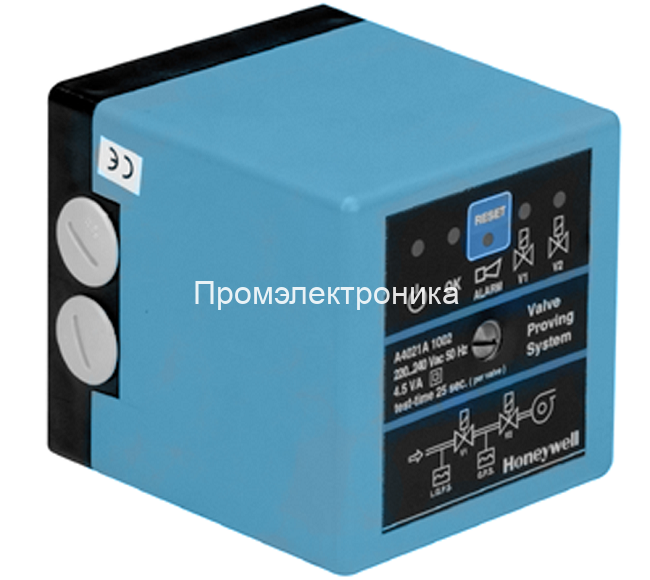

Блок контроля герметичности Honeywell A4021A1010 проверяет эффективное закрытие автоматических запорных клапанов, измеряя перепад давления между двумя клапанами во время процедуры испытания.

Контроллеры Honeywell A4021A1010 предназначены для использования в качестве системы проверки эффективного закрытия газовых и электромагнитных клапанов перед пуском горелки (предварительная настройка) или в конце работы оборудования (последующая настройка).

Если во время тестового цикла обнаружен дефектный клапан, система переходит в режим долговременной
блокировки, выставляет аварийный сигнал и препятствует запуску горелки

Honeywell A4021A1010 может использоваться как с одиночными клапанами, так и с комбинированными клапанами с или без пилотного клапана

Система контроля клапанов основана на принципе контроля состояния давления. Это означает, что проверка
клапанов осуществляется при помощи измерения (ON/OFF) давления в газопроводе между двумя предохранительными клапанами. Система будет работать только при условии наличия достаточного давления газа (магистрального давления).

Пространство между двумя клапанами заполняется газом (состояние высокого давления) при открытии клапана 1 (впускной
клапан), а выпуск газа (состояние низкого давления) производится при закрытии клапана 1 и открытии клапана 2 (выпускной клапан). При утечке в одном из клапанов состояние высокого или низкого давления не будет достигнуто в конце тестового периода. При таком способе проверки период тестирования – функция трех параметров: – входное давление – объем межклапанного пространства – максимальная мощность горелки
