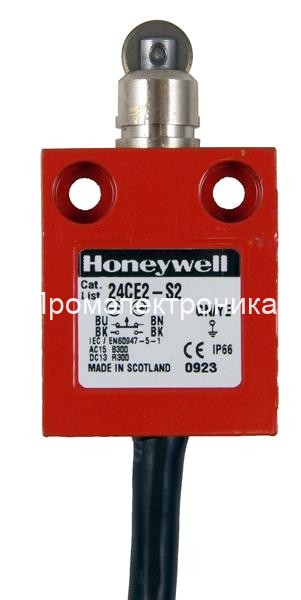

Honeywell 24CE2-S2

Honeywell 24CE2-S2 — миниатюрный электромеханический концевой выключатель безопасности серии MICRO SWITCH 24CE. Модель предназначена для контроля положения защитных дверей, крышек, кожухов, упоров и подвижных элементов оборудования, где важно не только получить сигнал положения, но и надежно разомкнуть нормально-замкнутую цепь.

Выключатель применяется в промышленной автоматике, станках, упаковочных машинах, линиях транспортировки и узлах блокировки защитных ограждений. Компактный корпус удобен там, где для обычного концевого выключателя мало места: внутри кожухов, рядом с направляющими, кулачками и механическими упорами. Роликовый плунжер снижает износ при контакте с движущейся деталью и делает срабатывание более плавным при проходе кулачка или створки.

Принцип работы Honeywell 24CE2-S2 основан на механическом воздействии на верхний роликовый плунжер. Когда дверь, кулачок или упор нажимает на ролик, механизм переключает контакты медленного действия. В исполнении 24CE2-S2 используется контактная схема 1NC/1NO SPDT BBM: сначала размыкается одна цепь, затем замыкается другая. Нормально-замкнутый контакт имеет принудительное размыкание, что важно для защитных блокировок и контроля доступа к опасным зонам машины.

Преимущество серии 24CE — компактный металлический корпус, промышленное исполнение и варианты для задач безопасности. Корпус выполнен из литого цинка с эпоксидным покрытием, имеет степень защиты IP66. Монтаж выполняется двумя винтами, межосевое расстояние крепления — 25,4 мм. Модель 24CE2-S2 поставляется с кабелем 2 м, поэтому ее удобно подключать в шкаф автоматики или распределительную коробку без отдельного разъема.

Технические характеристики Honeywell 24CE2-S2:

• серия: Honeywell MICRO SWITCH 24CE;
• тип изделия: миниатюрный электромеханический выключатель безопасности;
• привод: верхний роликовый плунжер, параллельное расположение ролика;
• размер ролика по документации серии: Ø12,7 × 4,7 мм, сталь;
• контактная схема: 1NC/1NO SPDT BBM, медленное действие;
• особенность NC-контакта: принудительное размыкание;
• кабель: Cenelec, 2 м;
• материал корпуса: литой цинк с эпоксидным покрытием;
• степень защиты: IP66;
• рабочая температура стандартного исполнения: 0…+70 °C;
• усилие срабатывания для 24CE2-S2: 22,5 Н;
• монтаж: 2 винта, межосевое расстояние 25,4 мм;
• сертификация серии: CE, UKCA, IEC/EN 60947-5-1;
• механический ресурс серии: более 1 000 000 циклов;
• электрический ресурс серии: более 25 000 циклов.

При подборе Honeywell 24CE2-S2 важно проверить геометрию привода, направление подхода кулачка, длину кабеля, схему контактов и условия среды. Обозначение 24CE2 указывает на роликовый плунжер параллельного типа, S — на схему 1NC/1NO BBM, а цифра 2 — на кабель длиной 2 м. Если нужен боковой вывод кабеля, низкотемпературное исполнение, другой тип плунжера или другая длина кабеля, следует подбирать соседние исполнения серии 24CE.

Примеры использования:

1. Контроль закрытия защитной двери на станке или технологическом модуле.
2. Сигнализация положения крышки, кожуха или сервисной панели на упаковочной машине.
3. Контроль конечного положения подвижного узла на конвейере или линии подачи.
4. Использование с кулачком для фиксации положения механизма в компактном промышленном оборудовании.

Honeywell 24CE2-S2 подходит для инженеров, сервиса и снабжения, которым нужен компактный выключатель безопасности с роликовым плунжером 1NC/1NO BBM. ПРОМЭЛЕКТРОНИКА поставляет Honeywell 24CE2-S2 для ремонта и комплектации оборудования.
