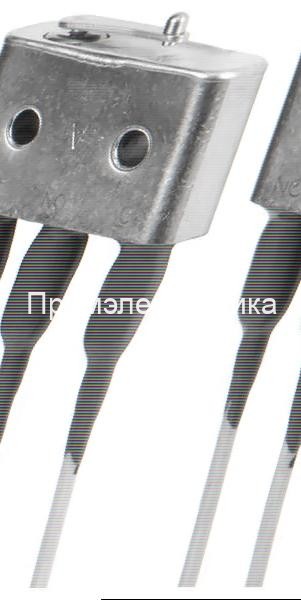

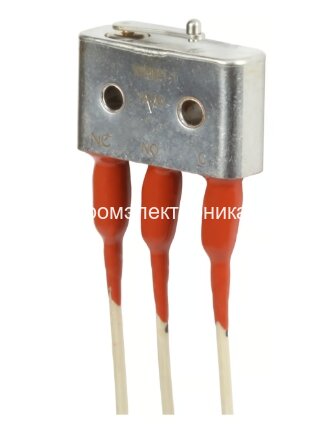

Honeywell 16HM1-1

Honeywell 16HM1-1 — герметичный миниатюрный микропереключатель серии MICRO SWITCH HM для точной фиксации положения механических узлов, рычагов, дверец, штоков, заслонок и подвижных элементов оборудования. Модель относится к переключателям мгновенного действия: при достижении заданной точки контактная группа быстро меняет состояние, формируя четкий сигнал для цепей управления, сигнализации или блокировки.

Переключатель применяют там, где обычные концевые и микропереключатели могут работать нестабильно из-за температуры, влаги, пыли, агрессивных газов, перепадов давления или вибраций. Серия HM рассчитана на ответственные задачи в промышленной автоматике, энергетике, нефтегазовом оборудовании, морской технике, авиационном и специальном транспорте. Для производственных линий и инженерных систем это компактное решение для безопасного контроля механизма и передачи сигнала в автоматику.

Принцип работы Honeywell 16HM1-1 основан на механическом воздействии на приводной элемент. При перемещении рычага внутренняя snap-action механика резко переключает контакты SPDT, поэтому сигнал формируется в определенной точке хода. Это важно для блокировок, аварийной сигнализации, контроля крайних положений и систем, где требуется повторяемое срабатывание при ограниченном пространстве для монтажа.

Ключевое преимущество модели — герметичное исполнение. Корпус из нержавеющей стали и конструкция с герметичным уплотнением защищают внутренние элементы от внешней среды. Благодаря этому 16HM1-1 подходит для узлов, где возможны загрязнения, конденсат, пары, технологическая пыль, коррозионная атмосфера или сильные температурные перепады. Проводные выводы упрощают подключение в составе жгутов и шкафных сборок.

Характеристики Honeywell 16HM1-1:

• серия: MICRO SWITCH HM;
• тип: герметичный миниатюрный микропереключатель мгновенного действия;
• схема контактов: SPDT;
• электрический рейтинг: код A;
• нагрузка при 28 VDC: 3 A резистивная, 1 A индуктивная;
• нагрузка при 115 VAC, 400 Hz: 1 A резистивная, 1 A индуктивная;
• диапазон температуры: от -65 до +260 °C;
• возможно применение до -184 °C при неподвижных проводах;
• подключение: 3 проводных вывода длиной 305 мм;
• максимальное усилие срабатывания: 198 г;
• усилие отпускания: 28 г;
• предварительный ход: до 0,76 мм;
• минимальный дополнительный ход: 0,08 мм;
• дифференциальный ход: до 0,15 мм;
• рабочее положение: 8,38 мм;
• материал корпуса: нержавеющая сталь серии 300;
• минимальный механический и электрический ресурс серии: 25 000 операций;
• герметизация: Symbol 5, hermetic sealed to MIL-PRF-8805.

При подборе важно сверить не только артикул 16HM1-1, но и электрическую нагрузку, тип цепи, температуру, способ крепления, длину проводов, ход механизма и требуемую точку срабатывания. В серии HM есть близкие исполнения с другими выводами, температурными диапазонами и сертификационными вариантами, поэтому замена «по размеру» без проверки паспорта может привести к ошибке. Для задач с рычажным воздействием также учитывают совместимость с дополнительными приводами JS Series: прямой листовой рычаг, роликовый листовой рычаг, прямой рычаг и роликовый рычаг.

Примеры применения:

1. Контроль положения заслонки, рычага или технологического люка в оборудовании, работающем при высокой температуре.
2. Сигнализация крайнего положения механизма в энергетической или нефтегазовой установке, где важна устойчивость к загрязнениям и агрессивной среде.
3. Блокировка доступа или контроль закрытия крышки в промышленной машине, морском оборудовании или транспортной системе.
4. Передача сигнала в цепь автоматики при перемещении штока, кулачка или другого подвижного узла в компактном монтажном пространстве.

ПРОМЭЛЕКТРОНИКА поставляет Honeywell 16HM1-1 для ремонта, модернизации и комплектации промышленного оборудования. Поможем проверить применимость по маркировке, паспорту, условиям эксплуатации и параметрам цепи, чтобы подобрать корректный микропереключатель Honeywell без риска несовместимости.
