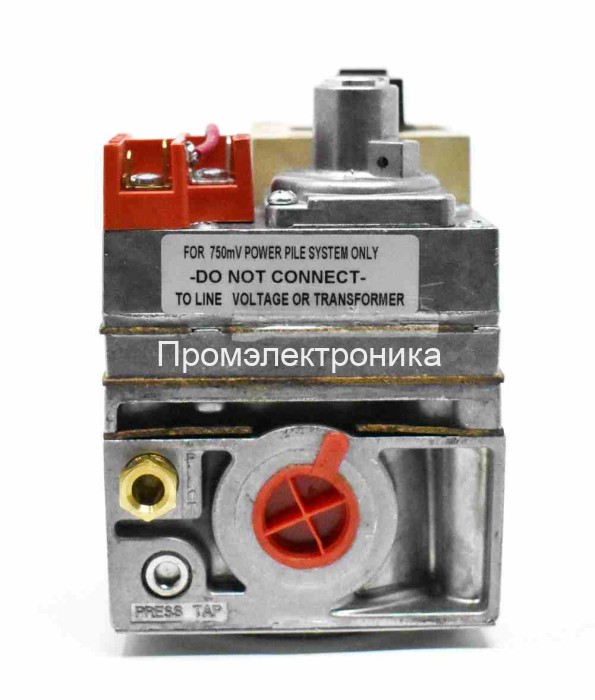

Honeywell VS820A

Комбинированный газовый клапан Honeywell VS820A:
• Может использоваться, как в небольших бытовых приборах для отопления помещений, так и в системах центрального отопления.

• Для регулирования вручную газового потока предусмотрена рукоятка, которая может устанавливаться в трех различных положениях (OFF – PILOT – ON).

• Может устанавливаться под углом от 0 до 90 градусов по отношению к вертикальному положению, т.е. к положению, когда рукоятка устройства находится сверху.

• Для клапанов с префиксом “VS” (т.е. код устройства начинается с “VS”, а далее следуют цифры) требуется термогенератор 750 мВ в самогенерирующейся системе.

• Если прерывается подача газа или электропитания, основной газовый клапан закрывается.

• В случае сбоя в работе пилотной горелки, основной клапан закрывается.

Устройство регулирования подачи газа Honeywell VS820A с термогенератором, с входным каналом ¾ дюйма и выходным каналом, находящимся на одной линии с входным ¾ дюйма, а также с выходными каналами ½ дюйма, находящимися справа и слева.

Клапаны Honeywell VS820A используются в следующих котлах:

- Хопер

- КОВ (КОВ-63 СТн, КОВ-80 СТн, КОВ-100 СТн,КОВ-150 СТ1)

- Бурнхам (BURNHAM)

-

Требуемый термоэлемент (заказывается отдельно)

Для моделей 24В, 100В, 120В и 240/250В предлагаются Q309 или Q340.

• Номинальный выходной сигнал: 30 мВ, 0.02 ом.
• Изменение напряжения при разомкнутой цепи: 2 мВ.

Требуемый термогенератор (заказывается отдельно) для моделей 750 мВ предлагаются Q302 или Q313.

• Номинальный выходной сигнал: 750 мВ, 3.4 ом.
• Изменение напряжения при разомкнутой цепи: 141 мВ.

Дополнительные характеристики:

• Штуцер для измерения давления на входе, ⅛ дюйма NPT.

Модификация	Артикул
VS820A 1054	VS820A1054
VS820A 1054 (U)	VS820A1054/U
VS820A 1120	VS820A1120/B
VS820A 1336 (U)	VS820A1336/U
VS820A 1716	VS820A1716B
VS820A 1815	VS820A1815/B
VS820A 1906	VS820A1906/B
VS820A 2003	VS820A2003/B
