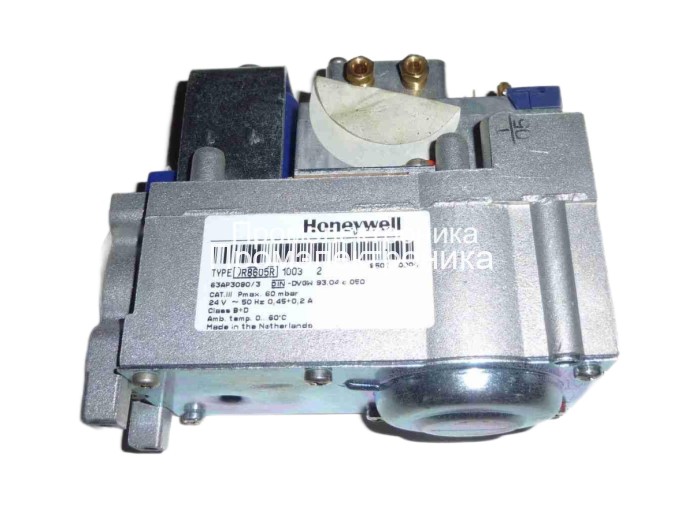

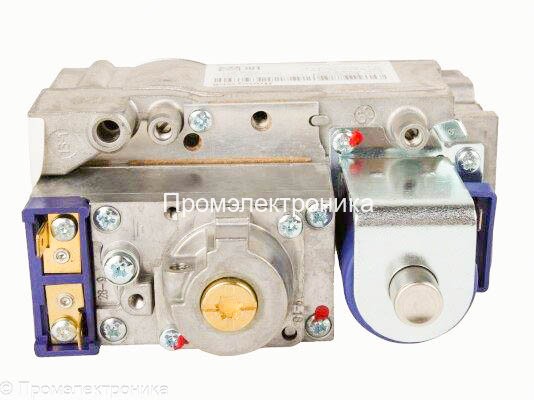

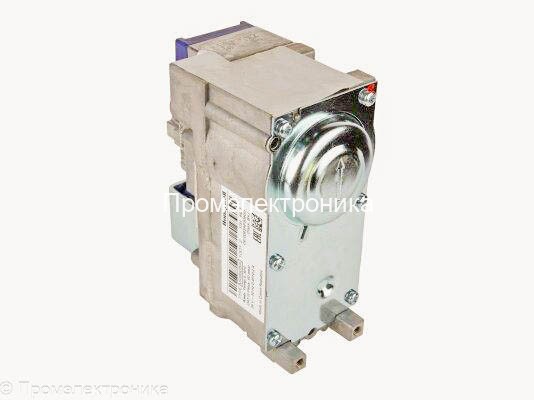

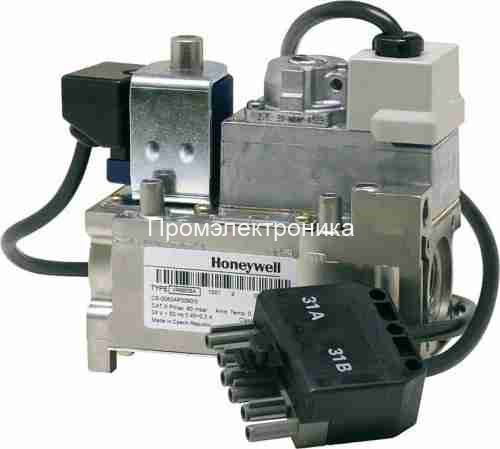

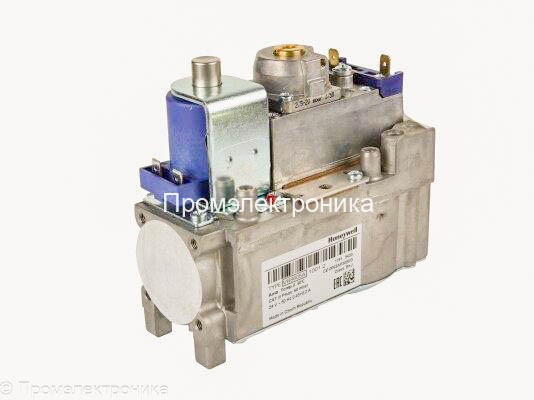

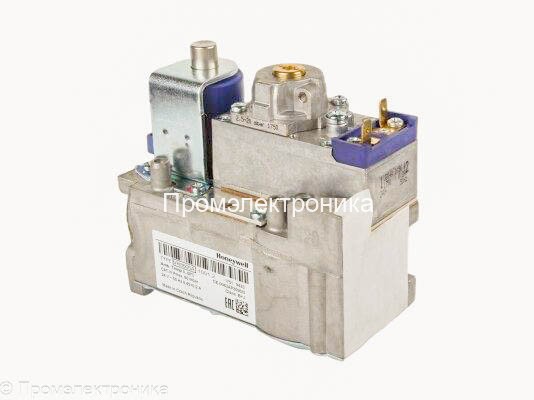

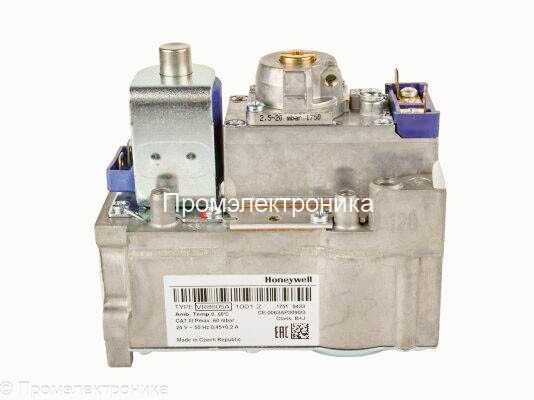

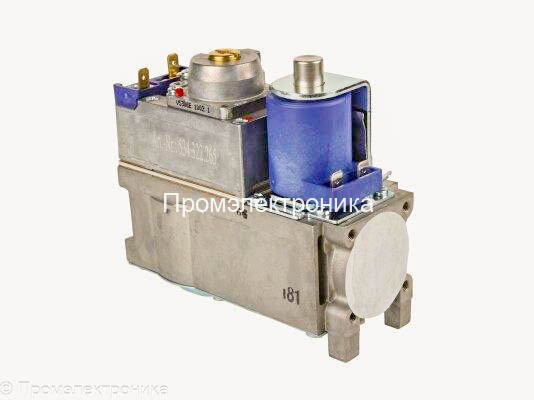

Газовый клапан Honeywell VR8605

Регулятор Honeywell серии VR8605 используется совместно с системами искрового розжига горелки (DSI), системами с пилотной горелкой (IP) или системами калильного розжига (HSI) и связанными с ними устройствами, обеспечивающими безопасный розжиг и контроль главной горелки отопительной установки

Газовые регуляторы серии VR8605 выполняют все функции, необходимые для безопасного регулирования потока газа в пилотную и основную горелки бытовой системы центрального отопления, калориферов, водогрейных котлов и водонагревателей.

Газовые регуляторы Compact Automatic содержат стандартный корпус, на который в заводских условиях устанавливается целый ряд узлов, образующих различные дополнительные устройства системы. Это существенно упрощает систему управления котлом, поскольку технические характеристики и размеры блоков одинаковы для всех дополнительных устройств системы.
Дополнительно доступны следующие средства: регулятор давления, дроссельный клапан, устройство плавного розжига (настраиваемое), двухуровневое (высокий - низкий) регулирование и модуляция расхода газа (электрическая или механическая) для различных применений. Для обеспечения полной универсальности системы предусматриваются модификации с питанием от сети, низковольтные модификации и три номинала пропускной способности комбинированных газовых регуляторов Compact Automatic. Также предлагается изготовление моделей с напряжением питания, заданным заказчиком.
Автоматический газовый регулятор Compact Automatic имеет первое двухпозиционное электрическое исполнительное устройство прямого действия для открывания предохранительного клапана класса A или B по EN 161 и второй двухпозиционный электрический исполнительный сервоклапан для открывания главного клапана класса B, C или J по EN 161. Автоматические газовые регуляторы Compact Automatic рассчитаны на нефтяные газы MFD группы A (G110), MFD группы B (G 120), природный газ H (G 20), природный газ L (G25) и сжиженный газ LP (G30). Если не оговорено иначе, все измерения проводятся в стандартных условиях.

Общие положения

• Специально предназначены для использования с отопительными газовыми установками, снабженными системой розжига DSI, HSI или IP для зажигания главной горелки.

• Прошедшая проверку временем конструкция обеспечивает надежность.

• Двухпозиционное (ВКЛ/ВЫКЛ) управление главной горелкой с помощью двухпозиционного электрического исполнительного устройства и двухпозиционного электрического исполнительного устройства следящего типа.

• На входной стороне регулятора Compact Automatic установлен внутренний мелкосетчатый фильтр. Этот фильтр не предназначен для извлечения с целью чистки. Если используются фланцы, можно помещать съемные фильтры между фланцами и регулятором Compact Automatic.

• Выходной сетчатый фильтр (дополнительный).

• Предусмотрены следующие модели, различающиеся усилием закрытия: B + B, B + J, B + C, A + J и A + C.

• Все настройки регулятора Compact Automatic расположены сверху.

• Штуцеры для измерения давления с наружным диаметром 9 мм на входной и выходной сторонах для контроля и настройки давления горелки.

• На входной стороне регулятора Compact Automatic предусмотрено утолщение под ключ для трубного фитинга.

• Возможен монтаж регулятора Compact Automatic в пределах угла 90° в любом направлении от вертикального положения двухпозиционного электрического исполнительного устройства.

• В основании регулятора Compact Automatic предусмотрены два резьбовых монтажных отверстия для жесткого крепления на отопительной установке.

• Двухпозиционное исполнительное устройство следящего типа (главного клапана) с электрическим разъемом со стыковочной частью по стандарту DIN имеет два резьбовых монтажных отверстия (например, для крышки).

• Предусмотрены модели с высокой, средней и низкой пропускной способностью.

• Двухпозиционное исполнительное устройство следящего типа главного клапана снабжено электрическим разъемом со стыковочной частью по стандарту DIN, также пригодным для соединения с разъемами AMP.

• Катушка двухпозиционного электрического исполнительного устройства может заменяться в полевых условиях и, кроме того, может располагаться под другими углами для лучшей доступности.

Дополнительные функциональные возможности:

• Серворегулятор давления создает стабильное давление на выходе.

• Обратная связь по давлению обеспечивает постоянное давление в горелке (дополнительная возможность).

• Предусмотрена модификация с дроссельным клапаном, в которой могут использоваться нерегулируемые клапаны. • Дополнительное устройство "softlite" способствует плавному розжигу горелок.

• Переключаемое устройство плавного розжига, устанавливаемое по заказу, для перехода с одного газа на другой и обратно.

• Электрическая или механическая модуляция.

• Двухуровневое (высокий-низкий) электрическое регулирование.

• Встроенный фильтр пилотного газа (дополнительный).

• Пилотный выход для систем IP.

• Пригоден для использования с компонентами смеси газ/воздух.
