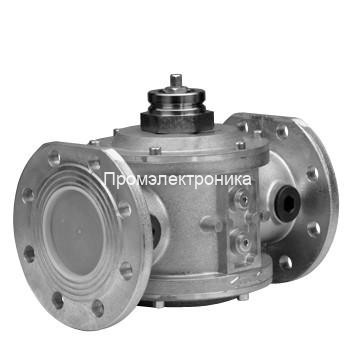

Газовый клапан Honeywell VE5000

Газовый клапан Honeywell VE5000 — промышленный фланцевый отсечной клапан безопасности Class A для газовых рамп и систем управления горением. Серия применяется вместе с приводами Honeywell V4055, V4062 и V9055: привод открывает клапан при разрешении автоматики, а при снятии питания пружинный механизм переводит клапан в закрытое положение. Такое решение используют там, где требуется надежное перекрытие подачи газа перед горелкой и контролируемая работа в составе защитной цепи.

VE5000 устанавливают на коммерческих и промышленных горелках, котлах, печах, сушильных установках, теплогенераторах и других газопотребляющих агрегатах. В зависимости от исполнения клапан может работать как нормально закрытый ON/OFF-узел без регулирования или как клапан для режимов HI-LO-OFF либо модулирующего управления. Серия рассчитана на фланцевое присоединение DN65, DN80 и DN100 PN16; конкретное исполнение подбирают по диаметру, рабочему давлению, типу привода, газовой среде и требованиям проекта.

Принцип работы прост: автоматика горелки проверяет условия пуска, затем подает сигнал на привод. Привод открывает запорный орган, газ проходит через клапан к следующему элементу газовой линии — регулятору, второму отсечному клапану, блок-клапану или горелочному устройству. При аварии, пропадании питания, остановке горелки или команде от контроллера клапан закрывается и прекращает подачу газа. Для сервисного контроля в конструкции предусмотрены точки отбора давления; у ряда исполнений возможна интеграция пилотной клапанной комбинации и системы проверки герметичности.

К преимуществам Honeywell VE5000 относятся промышленное исполнение, работа с крупными диаметрами, фланцевой монтаж, совместимость с распространенными приводами Honeywell и возможность выбора схемы управления под конкретную горелку. Для VE5000C используется профилированный клапанный узел, позволяющий применять клапан в схемах HI-LO-OFF или модуляции. При замене привода клапанный корпус остается герметичным, что удобно при обслуживании и снижает риск лишнего вмешательства в газопровод.

Примеры применения: установка в газовой рампе водогрейного котла большой мощности; отсечка газа на промышленной печи термообработки; модернизация горелки сушильной камеры с переходом на совместимый привод; комплектация газовой линии теплогенератора, где требуется фланцевый клапан DN80 или DN100.

При подборе Honeywell VE5000 важно сверить артикул, DN, исполнение A/C, рабочее давление, тип привода и требования паспорта оборудования. ПРОМЭЛЕКТРОНИКА поставляет оригинальные газовые клапаны Honeywell / Resideo, помогает подобрать совместимое исполнение для горелки и газовой рампы, проверяет артикулы по документации и предлагает поставку для промышленных объектов, сервисных организаций и комплектации котельных.

Модификации Honeywell VE5000

По найденным техническим таблицам встречаются следующие исполнения серии VE5000. Для заказа лучше сверять артикул по шильдику, паспорту горелки или проектной спецификации, потому что рабочее давление зависит от выбранного привода.
