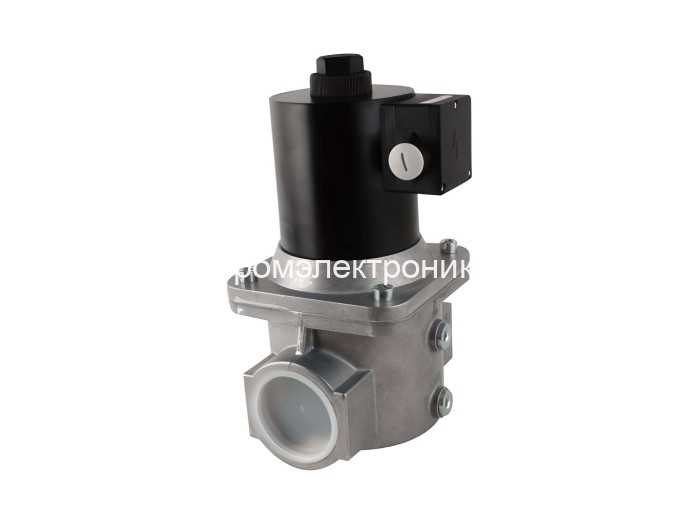

Газовый клапан Honeywell VE4050B1001

Honeywell VE4050B1001 — электромагнитный газовый клапан серии VE4000B1, предназначенный для безопасного управления подачей газообразного топлива в горелочных системах, котельных установках, теплогенераторах и промышленном газоиспользующем оборудовании. Модель относится к нормально закрытым клапанам: при отсутствии питания клапан находится в закрытом положении, что повышает безопасность газовой линии и снижает риск неконтролируемой подачи газа.

Клапан применяется в системах, где требуется быстрое открытие и закрытие газового потока, а также возможность настройки основного расхода. Конструкция VE4050B1001 предусматривает регулировку расхода на верхней части катушки, что удобно при наладке горелки и настройке режима горения. Модель рассчитана на работу в составе автоматизированных систем управления горением, где клапан получает сигнал от блока автоматики и открывает подачу газа только при выполнении условий безопасного пуска.

Где применяется Honeywell VE4050B1001

Газовый клапан Honeywell VE4050B1001 используется в составе промышленных и коммерческих газовых установок: на газовых горелках, атмосферных котлах, плавильных печах, сушильных камерах, термических печах, инсинераторах и другом оборудовании, где требуется надежное отсечение и управление потоком газа. За счет присоединения DN50 / 2" клапан подходит для газовых линий средней производительности, характерных для котельных, производственных тепловых пунктов и технологических установок.

Принцип работы в системе подачи газа

В исходном состоянии клапан закрыт пружинным механизмом. После подачи напряжения на катушку электромагнитный привод открывает проход газа. При снятии питания клапан автоматически возвращается в закрытое положение. Такая логика работы позволяет использовать VE4050B1001 как запорный элемент в газовой рампе горелки, связанный с автоматикой безопасности, реле давления газа, системой контроля пламени и другими элементами цепи управления.

Для настройки режима работы предусмотрен регулятор расхода. Он позволяет ограничить или скорректировать основной поток газа в соответствии с требованиями горелки, тепловой мощности оборудования и параметрами пусконаладки.

Технические особенности модели

Honeywell VE4050B1001 имеет резьбовое присоединение 2", условный проход DN50, питание 220–240 В AC, 50/60 Гц, максимальное рабочее давление 200 мбар. Степень защиты корпуса — IP54, масса — около 6,4 кг. В таблице серии для этой модели указаны габариты: A — 170 мм, B — 260 мм, C — 135 мм, D — 118 мм. Потребляемая мощность — 41 Вт.

Конструкция включает литой алюминиевый корпус, внутренний сетчатый фильтр, сменную катушку, возможность постоянного питания катушки и поворот катушки на 360° для удобства монтажа. На входной стороне предусмотрены вспомогательные резьбовые штуцеры давления Rp 1/4", что упрощает подключение приборов контроля и проведение пусконаладочных работ.

Преимущества Honeywell VE4050B1001

Главные преимущества VE4050B1001 — надежное закрытие при снятии питания, быстрое срабатывание, возможность регулировки расхода, ремонтопригодность катушки и удобный монтаж. Клапан подходит для систем, где важны стабильная работа горелки, повторяемость срабатывания и безопасность газовой линии. Серия VE4000B1 широко применяется в промышленной теплотехнике и хорошо знакома сервисным инженерам, наладчикам и специалистам по газовым горелкам.

Совместимость и подбор

При подборе Honeywell VE4050B1001 важно учитывать присоединительный размер DN50 / 2", напряжение питания 220–240 В, максимальное рабочее давление 200 мбар, тип управления, требования автоматики горелки и условия монтажа. Если клапан подбирается на замену, необходимо сверить не только артикул, но и исполнение по давлению, напряжению, степени защиты, габаритам и типу подключения. Для систем с другим давлением или напряжением могут потребоваться другие модификации серии VE4000B1.

Примеры использования

1. Газовая рампа промышленной горелки котла, где клапан выполняет функцию быстрого отсечения подачи газа.
2. Технологическая печь или сушильная установка, где требуется стабильная подача газа с настройкой основного расхода.
3. Атмосферный газовый котел или теплогенератор в производственной котельной.
4. Модернизация существующей газовой линии с заменой старого клапана Honeywell аналогичным исполнением VE4050B1001.

Почему стоит заказать в ПРОМЭЛЕКТРОНИКЕ

ПРОМЭЛЕКТРОНИКА поставляет оригинальные газовые клапаны Honeywell / Resideo для промышленного оборудования, котельных и горелочных систем. Мы помогаем подобрать клапан по артикулу, присоединению, давлению, напряжению питания и условиям эксплуатации, а также проверить совместимость с существующей газовой рампой. Для B2B-клиентов доступны поставки под проект, подбор аналогов, консультации по замене и комплектация сопутствующими элементами автоматики горения. Заказывая Honeywell VE4050B1001 в ПРОМЭЛЕКТРОНИКЕ, вы получаете технически корректный подбор, профессиональное сопровождение и поставку оборудования для надежной работы газовой системы.

VE4050B1001

Назначение

VE4000/VE5000 — газовая арматура для наддувных горелок, атмосферных котлов и печей. Серия включает нормально закрытые отсечные клапаны и нормально открытое сбросное исполнение S.

Обозначения и управление

В серии VE буква B обозначает регулировку расхода, C — регулировку пускового давления, расхода и скорости открытия гидравлическим демпфером. Для корпусов VE5000 с электрогидравлическим управлением предусмотрены приводы V4055/V4062/V9055.

Установка и принадлежности

Клапан устанавливается в газовой рампе по направлению стрелки на корпусе. На корпусах с соответствующими монтажными отверстиями крепятся запальный клапан и система контроля герметичности A4020A. Предусмотрены сменные коробки электрических соединений и электрогидравлические приводы для VE5000.
