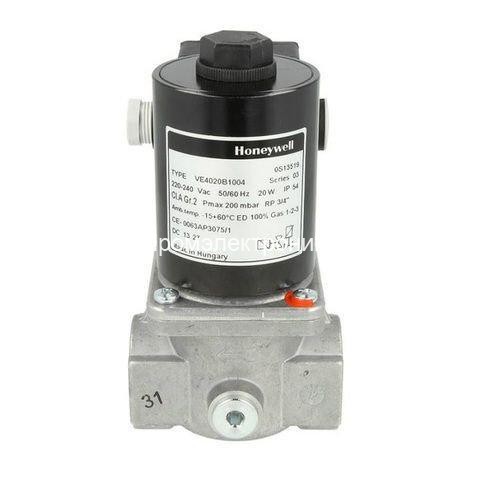

Газовый клапан Honeywell VE4020B1004

Газовый клапан Honeywell VE4020B1004 предназначен для безопасного отсечения, контроля и регулирования подачи газообразного топлива в составе горелок, котлов, теплогенераторов и промышленного оборудования. Это электромагнитный нормально закрытый клапан серии VE4000B1 класса А: при отсутствии питания он удерживает газовую линию закрытой, а открывается после подачи управляющего напряжения от автоматики горелки.

Модель VE4020B1004 рассчитана на установку в газовые линии с присоединением Rp 3/4, условным проходом DN20 и питанием 220–240 В, 50/60 Гц. В технических данных для этой модификации указаны максимальное рабочее давление 200 мбар, степень защиты IP54, потребляемая мощность 20 Вт и масса около 1,9 кг. Для серии VE4000B1 характерны открытие и закрытие менее 1 секунды, регулировка максимального расхода сверху катушки, встроенная мелкоячеистая сетка, сменная катушка, поворот катушки на 360° и два штуцера давления Rp 1/4 на стороне входа.

В системе подачи газа клапан работает как отсечной исполнительный элемент. До запуска горелки он удерживает магистраль закрытой пружиной. После проверок автоматики катушка получает питание, клапан открывается и пропускает газ к горелочному устройству. При останове, аварии или пропадании питания клапан быстро закрывается и прекращает подачу топлива. Регулировка расхода помогает настроить подачу газа под требуемую тепловую мощность.

Honeywell VE4020B1004 применяют в дутьевых газовых горелках, атмосферных газовых котлах, блочно-модульных котельных, промышленных печах, сушильных установках, теплогенераторах и другом оборудовании, где требуется автоматическое перекрытие газовой магистрали. Рабочей средой обычно выступают природный газ, пропан или воздух; для нестандартных газов подбор нужно выполнять отдельно по документации производителя.

Преимущества модели — компактный резьбовой корпус, класс безопасности А, простая интеграция в существующие газовые рампы, регулировка расхода без замены клапана, сервисопригодная катушка и промышленная серия Honeywell. При подборе важно сверить полную маркировку на старом клапане, напряжение питания, тип присоединения, допустимое давление, направление потока, требования к классу защиты, габариты и совместимость с автоматикой горелки. Не стоит заменять VE4020B1004 на похожую модификацию только по внешнему виду: в линейке VE есть версии с другим давлением, напряжением, типом открытия и опциями.

Примеры использования: замена клапана в газовой рампе дутьевой горелки котла; комплектация автоматики промышленной сушильной камеры; ремонт газового тракта теплогенератора; восстановление работы котельной после отказа электромагнитного отсечного клапана.
