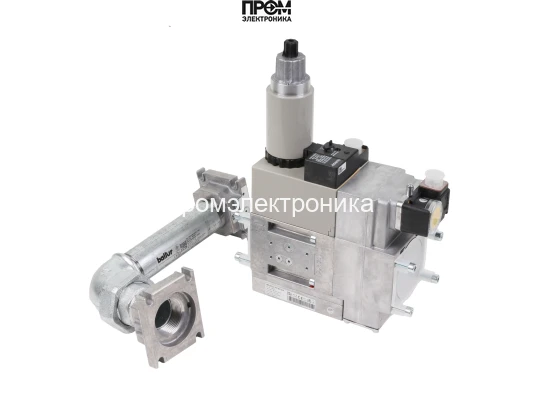

Газовая рампа Baltur BM415 A20C R6/4

Baltur BM415 A20C R6/4 — двухступенчатая газовая арматура для комплектации горелок Baltur. Узел устанавливается на линии подачи газа перед горелкой и выполняет основные функции газовой части горелочной установки: фильтрацию топлива, контроль давления, стабилизацию параметров подачи и автоматическое открытие или перекрытие газового потока в соответствии с алгоритмом работы горелки.

Модель BM415 A20C R6/4 имеет заказной код Baltur 19990513. В более ранних каталогах это исполнение встречается под обозначением BM.415 TBG. Рампа применяется с газовыми горелками Baltur, а в таблицах подбора производителя код 19990513 указан для ряда исполнений TBG 45, TBG 60 и TBG 85 P.

При подборе важно ориентироваться не только на название горелки. Необходимо учитывать ее конкретное исполнение, требуемый расход газа, давление перед рампой, используемый вид газа и параметры газовой линии.

Назначение BM415 A20C R6/4

Основная задача газовой рампы — подготовить газ к подаче на горелку и обеспечить безопасное управление потоком топлива. Газовая арматура объединяет несколько функций, которые необходимы для стабильной работы горелочной установки.

Рампа контролирует параметры газа перед горелкой, обеспечивает регулирование давления и управляет подачей топлива. В конструкции предусмотрено реле минимального давления газа и двухступенчатое управление. Благодаря этому BM415 A20C R6/4 может применяться с горелками, работающими в двухступенчатом режиме, когда расход топлива изменяется в зависимости от требуемой тепловой мощности.

Основные характеристики

• производитель — Baltur;
• модель — BM415 A20C R6/4;
• артикул — 19990513;
• старое обозначение — BM.415 TBG;
• тип — двухступенчатая газовая арматура;
• максимальное рабочее давление — до 360 мбар;
• диапазон выходного давления — 4–20 мбар;
• присоединение — резьбовое R6/4;
• размер подключения — 1 1/2″;
• используемое топливо — природный или сжиженный газ;
• назначение — подача и регулирование газа перед горелкой.

Что означает маркировка Baltur BM415 A20C R6/4

Обозначение модели содержит информацию об исполнении газовой рампы.

BM указывает на двухступенчатую моноблочную газовую арматуру. 415 обозначает типоразмер. Буква A связана с контролем минимального давления газа. Обозначение 20 соответствует исполнению регулятора с выходным давлением до 20 мбар. Буква C определяет вариант электрического соединения, а R6/4 указывает на резьбовое подключение размером 1 1/2 дюйма.

Полная маркировка особенно важна при заказе запасной рампы. Разные исполнения серии BM415 могут быть похожи внешне, но отличаться подключением, настройками и совместимостью с конкретными версиями горелок.

Применение газовой рампы Baltur

Baltur BM415 A20C R6/4 используется в котельных, теплогенераторах, парогенераторах и другом теплотехническом оборудовании, оснащенном совместимыми газовыми горелками Baltur.

Рампа может применяться при комплектации нового оборудования, плановом обслуживании горелки или замене вышедшей из строя штатной газовой арматуры.

При замене рекомендуется сверять не только обозначение BM415, но и полный код BM415 A20C R6/4, а также артикул 19990513. Это позволяет избежать ошибки, когда типоразмер совпадает, но фактическое исполнение рампы отличается.

Как правильно подобрать Baltur BM415 A20C R6/4

Перед заказом газовой рампы необходимо проверить модель и модификацию горелки, давление газа на входе, требуемую пропускную способность, тип используемого газа и размер подключения.

Если новая рампа подбирается вместо ранее установленной BM.415 TBG, желательно сверить данные на шильдике старого узла с документацией горелки. Для промышленного оборудования это надежнее, чем подбирать газовую арматуру только по диаметру соединения.

Газовая рампа Baltur BM415 A20C R6/4 19990513 — функциональный узел для регулирования и безопасной подачи газа к горелке. Двухступенчатая схема, регулирование выходного давления и резьбовое присоединение 1 1/2″ позволяют использовать эту модель в различных тепловых установках с совместимыми горелками Baltur.
