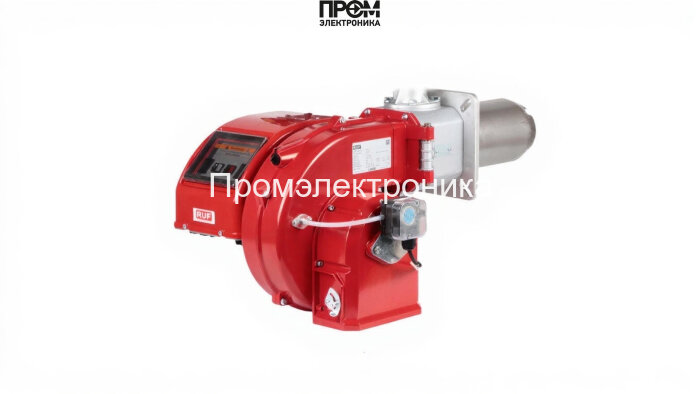

Газовая горелка RUF TRG 55

Газовая горелка RUF TRG 55 — технический профиль

Газовая горелка RUF TRG 55 (арт. RU17200010) — профессиональное решение для промышленных и коммунальных тепловых установок, оптимизированное под эксплуатацию с природным и сжиженным газом. Предназначена для монтажа на водогрейные и паровые котлы, теплогенераторы и технологические печи. Конструкция рассчитана на диапазон тепловой мощности 101–550 кВт, обеспечивает надёжное воспламенение и стабильную поддержание заданного режима горения при номинальном электропитании 220 В и рабочем давлении газа по ГОСТ.

Ключевые технические параметры

• Диапазон мощности: 101–550 кВт — подходит для широкого спектра промышленных котлов;
• Расход газа: 10–56 нм³/ч при стандартных условиях;
• Длина пламенной трубы: 163 мм; диаметр: 140 мм;
• Электродвигатель вентилятора: 450 Вт; активный класс защиты IP40;
• Противодавление в линии: от 0 до 8.08 мбар; масса изделия: 40 кг;
• Тип управления: одноступенчатая (одноуровневое управление мощностью), блок автоматизации обеспечивает последовательный розжиг и защитные блокировки.

Конструкция и основные узлы горелки

• Топливный насос — обеспечивает стабильную подачу газа в рампу при изменениях давления в сети;
• Датчик пламени — ионизационный контроль с быстродействующей сигнализацией потери пламени;
• Топочный автомат — центральный блок управления с алгоритмом последовательного розжига, защитой и самодиагностикой;
• Трансформатор розжига — формирует высоковольтный разряд для поджига электродов;
• Реле давления — контроль воздушного и газового давления, аварийное отключение при отклонениях;
• Форсунки (горелочные сопла) — обеспечивают оптимальную дисперсию газа для устойчивого факела;
• Сервопривод — регулирует положение заслонки/дроссельной секции в автоматическом режиме;
• Клапан (электромагнитный/запорный) — надёжное перекрытие подачи топлива при останове или аварии;
• Электроды зажигания — формируют искру для первого поджига и совместно с датчиком пламени обеспечивают контроль стабильности горения.

Функциональные особенности и эксплуатационная безопасность

• Модульная блочная конструкция облегчает техническое обслуживание и замену узлов без демонтажа корпуса;
• Система защиты: контроль пламени, реле давления, защита от пониженного напряжения и автоматическая блокировка при неисправностях;
• Экологичность — низкий уровень выбросов NOx при корректной настройке воздушно-газовой смеси;
• Рекомендована установка газового фильтра и запорного крана перед рампой для стабильной работы форсунок и клапанов.

Рекомендации по обслуживанию: периодическая проверка состояния электродов и трансформатора розжига, контроль корректной работы реле давления и сервопривода, регулярная диагностика топочного автомата. Газовая горелка RUF TRG 55 — сбалансированное инженерное решение для задач 2026 года: надёжность, соответствие нормативам и удобство интеграции в современные котельные и технологические схемы.
