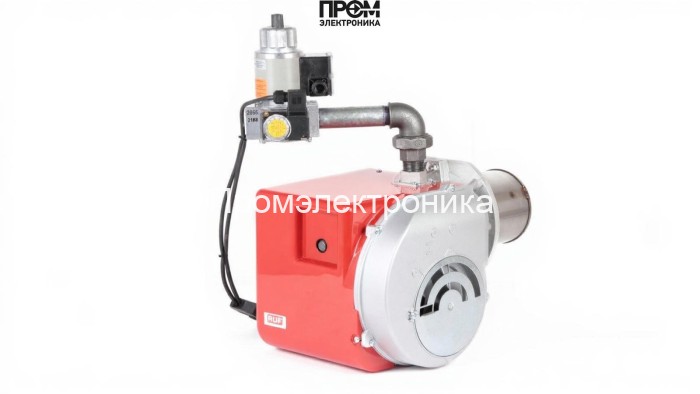

Газовая горелка RUF RTG 20 MV-DLE 210

Газовая горелка RUF RTG 20 MV-DLE 210 — техническое описание и составные узлы

Техническое описание предназначено для инженеров, монтажников и специалистов по обслуживанию котельного оборудования. Газовая горелка RUF RTG 20 MV-DLE 210 — одноступенчатое промышленное устройство мощностью 60–205 кВт, оптимизированное для водогрейных и паровых котлов со стандартной пламенной трубой Ø126 мм, длиной 180 мм. Ниже приведено структурированное описание конструкции, ключевых компонентов и рекомендаций по эксплуатации с упором на требования 2026 года по надежности и энергоэффективности.

Ключевые технические параметры

• Тип топлива: газ природный/сжиженный
• Мощность: 60–205 кВт
• Расход газа: 6–20,7 нм³/ч
• Электропитание: 220 В
• Класс защиты: IP40
• Противодавление: 0–6 мбар
• Давление газа в рампе: 0.2–2 мбар

Компоновка и основные узлы

Конструкция RUF RTG 20 MV-DLE 210 выполнена модульно: это обеспечивает простую замену элементов и быструю диагностику. В состав горелки входят следующие основные детали, обеспечивающие стабильное и безопасное горение:

• Топливный насос — обеспечивает подачу газа/смеси к форсункам в заданном диапазоне давления, синхронизируется с реле давления.
• Датчик пламени — оптический/ионный контроллер контроля наличия устойчивого пламени и блокировки при его пропадании.
• Топочный автомат — модуль управления пуском, защитой и последовательностью операций, реализует логику одноступенчатого режима.
• Трансформатор розжига — обеспечивает требуемое напряжение на электроды для стабильной инициации искры.
• Реле давления — контроль минимального и максимального давления газа, интерфейс с системой безопасности котла.
• Форсунки — распылители топлива, рассчитанные на заданный диапазон расхода и обеспечивающие оптимальное распыление для полного сгорания.
• Сервопривод — механический исполнитель для регулировки заслонок/клапанов, обеспечивает точное соотношение воздух/газ.
• Клапан — запорная арматура аварийного и рабочего типов с электропневматическим или электромагнитным приводом.
• Электроды — инициаторы розжига и элементы контроля искрового разряда, выполнены в модульном исполнении для быстрой замены.

Эксплуатация и техническое обслуживание

• Монтаж — фланцевое присоединение, подключение газовой рампы и электропитания 220 В, настройка давления рампы в пределах 0.2–2 мбар.
• Пусконаладка — проверка герметичности, калибровка реле давления и датчика пламени, тестовая последовательность автоматики.
• ТО — периодическая проверка форсунок и электродов, проверка трансформатора розжига и состояния сервопривода, тесты реле давления.
• Диагностика — логирование отказов автоматики, измерение расхода газа и противодавления, замена изношенных модулей.

RUF RTG 20 MV-DLE 210 проектирована для интеграции в современные котельные схемы с приоритетом безопасности, ремонтопригодности и соответствия нормативам 2026 года по энергоэффективности. Для корректного подбора конфигурации и сервисного сопровождения рекомендуем использовать оригинальные запасные части и следовать регламенту производителя.
