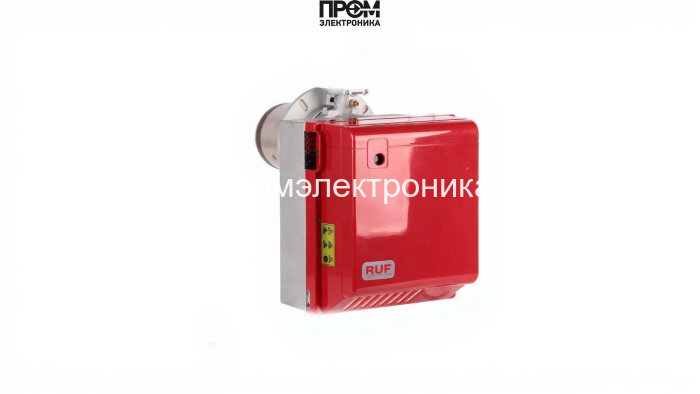

Газовая горелка RUF BS4 D BLU

Газовая горелка RUF BS4 D BLU — техническое описание

RUF BS4 D BLU — промышленная двухступенчатая газовая горелка, разработанная для надёжной и эффективной работы в диапазоне 110–250 кВт. Конструкция ориентирована на современную котельную автоматику 2026 года: высокая безопасность, простота интеграции и минимальные эксплуатационные риски при противодавлении до 4.2 мбар. В описании представлены ключевые узлы, функциональные особенности и рекомендации по применению.

Ключевые узлы и составные детали

• Топливный насос — обеспечивает стабильную подачу газа и поддержание заданного рабочего давления в рампе.
• Датчик пламени — оптический/ионный сенсор для мгновенного детектирования горения и выключения при аварии.
• Топочный автомат — контроллер последовательности запуска и защиты, совместимый с современными ПЛК и системами диспетчеризации.
• Трансформатор розжига — формирует искру для уверенного поджига форсунок при заданных условиях давления.
• Реле давления — контролирует минимальные и максимальные уровни газа, реализует аварийные блокировки.
• Форсунки — точно дозируют газовую смесь; поставляются в стандартизованных комплектах под диапазон расхода 11–24.6 нм³/ч.
• Сервопривод — регулирует положение клапана/дросселя для двухступенчатого перехода мощности.
• Клапан — запорный и регулирующий элемент газовой рампы, выполнен с учётом быстрого перекрытия при отказе.
• Электроды — обеспечивают стабильный розжиг и ионизационный контроль пламени.

Технические характеристики (коротко)

• Мощность: 110–250 кВт
• Длина пламенной трубы: 302 мм
• Питание: 220 В, электродвигатель 430 Вт
• Противодавление: 0–4.2 мбар
• Расход газа: 11–24.6 нм³/ч
• Класс защиты: IP20; уровень шума: 71 дБ
• Габариты/вес: 44.6x30x39.2 см / 18 кг

Эксплуатация и интеграция

• Интегрируется с системами автоматизации котельной через стандартные выходы топочного автомата.
• Рекомендована регулярная проверка датчика пламени, электродов и форсунок каждые 3–6 месяцев.
• При монтаже обеспечить точную ориентацию пламенной трубы и герметичность газовой рампы.

Горелка RUF BS4 D BLU — оптимальное решение для промышленных и коммунально-бытовых котельных, где требуется высокая надёжность, быстрая интеграция и соответствие современным требованиям безопасности и энергоэффективности.
