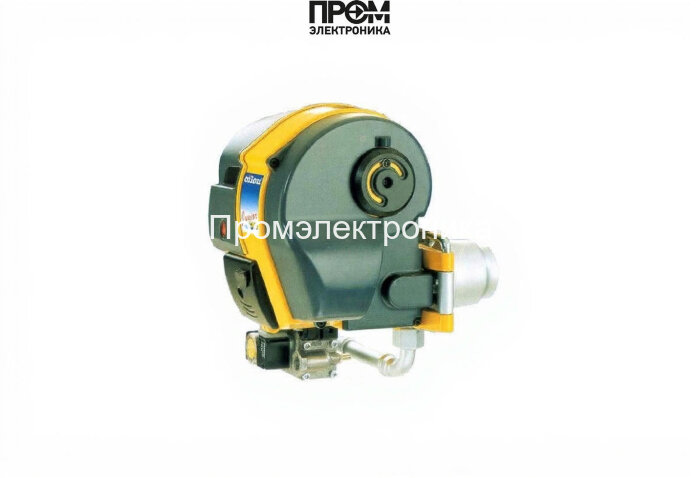

Газовая горелка Oilon Junior Gas G65

Газовая горелка Oilon Junior Gas G65 — техническое описание и состав узлов

Газовая горелка Oilon Junior Gas G65 — промышленная одноступенчатая горелка мощностью 28–65 кВт, спроектированная для надёжной эксплуатации в отопительных и технологических котлах. Описание выполнено в сдержанном техническом стиле с акцентом на ключевые узлы, безопасность и эксплуатационные характеристики с учётом SEO 2026: точные термины, логическая структура и упоминание основных компонентов системы.

Назначение и область применения

• Предназначена для работы с природным газом и сжиженным углеводородным газом (СУГ) в пределах входного давления, совместима с котлами чугунного и стального исполнения при соблюдении требований по фланцу и противодавлению (0–1.85 мбар).
• Применяется в котельных малой и средней мощности: образовательные, коммерческие и производственные объекты, резервные источники тепла.

Конструкция и состав основных элементов

Конструктивно горелка состоит из прочного корпуса, фланцевого соединения и модульной группы управления и безопасности. Ниже перечислены элементы, критичные для работы и обслуживания:

• Топливный насос — обеспечивает стабильную подачу газа/топлива в систему регулирования и форсунки, позволяет поддерживать требуемый напор при изменениях подачи.
• Клапан — электромеханический запорный элемент с быстрым срабатыванием для обеспечения герметичного перекрытия подачи газа при аварии.
• Форсунки — формируют факел и обеспечивают оптимальное распыление/смесь газа с воздухом для устойчивого горения.
• Электроды — элементы розжига и ионизационного контроля пламени; выполнены с высокой стойкостью к нагреву и износу.
• Трансформатор розжига — высоковольтный узел для инициирования искры розжига; рассчитан на долговременную циклическую работу в сетях 220 В.
• Датчик пламени — обеспечивает постоянный мониторинг наличия факела и взаимодействует с топочным автоматом для немедленного отключения при гашении.
• Топочный автомат — логический модуль безопасности и управления последовательностью розжига/отключения; реализует алгоритмы блокировки и перезапуска.
• Реле давления — контроль минимального и максимального давления газа в системе; блокирует работу при выходе параметров за допустимые пределы.
• Сервопривод — электромеханический привод воздушной заслонки/регулятора подачи воздуха, обеспечивает точную настройку воздушно-топливного соотношения.

Ключевые технические параметры

• Мощность: 28–65 кВт;
• Тип: одноступенчатая, длина пламенной трубы 95 мм;
• Электропитание: 220 В, электродвигатель привода 90 Вт;
• Противодавление: 0–1.85 мбар; входное давление газа в рабочем диапазоне;
• Класс защиты: IP20; габариты 36.2×30×30.5 см, масса 10 кг;
• Рабочая температура: 0–40 °C; комплектация — голова сгорания.

Эксплуатация, техническое обслуживание и безопасность

• Плановые проверки: контроль состояния форсунок, электродов и пламенной трубы не реже одного раза в сезон.
• Электрическая часть: осмотр клеммной коробки, трансформатора розжига и сервопривода — обеспечение надёжных контактов и заземления.
• Система защиты: в случае срабатывания датчика пламени или реле давления топочный автомат выполняет аварийное отключение; категорически запрещено эксплуатировать при нарушениях герметичности клапана.
• Регулировка: переналадка под тип газа предусматривает корректировку давления и подбор форсунок специалистом сервиса.

Преимущества конструкции

• Модульная архитектура узлов упрощает сервис и замену компонентов без демонтажа корпуса;
• Комбинация датчиков и топочного автомата обеспечивает высокий уровень безопасности и автоматизации;
• Оптимизированный состав узлов (форсунки, сервопривод, трансформатор розжига) повышает КПД и стабильность горения.

Oilon Junior Gas G65 — инженерно выверенное решение для тех, кто требует от горелки предсказуемости работы, простоты обслуживания и соответствия современным требованиям безопасности и энергоэффективности.
