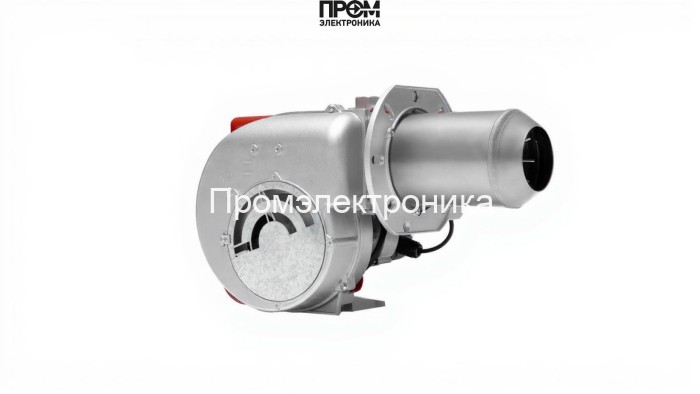

Газовая горелка Flameair FAG 20

Газовая горелка Flameair FAG 20 — техническое описание и конструктивный состав

Представленная газовая горелка Flameair FAG 20 спроектирована как промышленный модуль для водогрейных и паровых котлов, воздухонагревателей и технологических печей. Одна из ключевых задач конструкции — стабильное и безопасное формирование факела при мощностях 60–205 кВт и расходе газа 6–20,7 нм³/ч. Описание выполнено в формальном техническом стиле с акцентом на состав узлов, интерфейсы подключения и эксплуатационные требования, что соответствует SEO-требованиям 2026 года по релевантности и структурированности технических материалов.

Краткие технические параметры

• Модель: Flameair FAG 20.
• Мощность: 60–205 кВт.
• Расход газа: 6–20,7 нм³/ч.
• Электропитание: 220 В, однофазное.
• Класс защиты: IP40.
• Габариты корпуса: 54×37×37 см.
• Фланцевое подключение: Rp 1/2", Rp 3/4", Rp 1".

Конструктивные узлы и составные детали

Горелка состоит из модульно собранного корпуса, внутри которого размещены следующие элементы, ответственные за подачу топлива, зажигание, контроль и безопасность работы:

• Топливный насос — обеспечивает дозированную подачу газа/смеси и стабильность давления на форсунке.
• Датчик пламени (ионизационный электрод) — контролирует наличие факела и передаёт сигнал в систему защиты.
• Топочный автомат — программируемый контроллер управления последовательностью пуска, контроля пламени и аварийного останова.
• Трансформатор розжига — генерирует импульсы высокого напряжения для образования искры при инициализации розжига.
• Реле давления — отслеживает давление газа и обеспечивает блокировку при выходе параметров за допустимые пределы.
• Форсунки — сопловые элементы, формирующие факел; тип и диаметр подбираются под вид топлива (природный газ / LPG).
• Сервопривод — механизм пропорционального регулирования заслонок/клапанов для точной настройки соотношения воздух/газ.
• Клапан (газовый электромагнитный) — аварийное перекрытие подачи топлива при срабатывании защитных схем.
• Электроды — зажигающие и контрольные элементы, выполнены из термостойкого сплава с возможностью быстрой замены.

Особенности монтажа и эксплуатации

• Фланцевое подключение упрощает монтаж и сервис: горелка снимается без демонтажа фланца котла.
• При переводе между природным газом и LPG обязательна перенастройка форсунок, реле давления и сервопривода.
• Рекомендуется установка защитных фильтров и регуляторов давления в газопроводе для продления ресурса топливного насоса и клапанов.
• Периодическое техническое обслуживание: проверка датчика пламени, трансформатора розжига, состояния электродов и форсунок.

Заключение

Flameair FAG 20 — промышленная одноступенчатая горелка с прозрачной модульной архитектурой узлов, обеспечивающая точный контроль пламени и надёжную защиту. Наличие топливного насоса, датчика пламени, топочного автомата, трансформатора розжига, реле давления, форсунок, сервопривода, клапана и электродов делает конструкцию пригодной для ответственных теплотехнических решений с требованием простоты обслуживания и безопасности.
