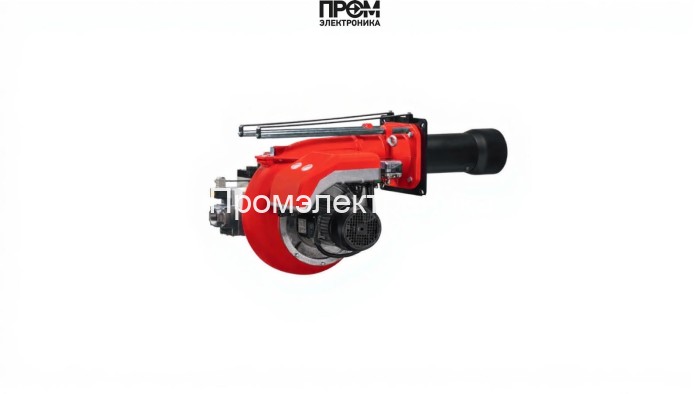

Газовая горелка FBR GAS XP 80/M CE TL + R. CE D2" – S

Газовая горелка FBR GAS XP 80/M CE TL + R. CE D2" – S — техническое описание

Данный документ содержит техническое описание и эксплуатационные рекомендации для газовой горелки FBR GAS XP 80/M. Текст подготовлен в строгом техническом стиле с учётом SEO 2026 года: ключевые запросы — «газовая горелка FBR», «горелка 170–850 кВт», «прогрессивная газовая горелка» — использованы целенаправленно для облегчения поиска по профильным запросам и быстрого доступа специалистов.

Краткая сводка

• Тип топлива: газ
• Диапазон мощности: 170–850 кВт
• Длина пламенной трубы: 335 мм (удлинённая)
• Электропитание: 220/380 В, электродвигатель 1500 Вт
• Класс защиты: IP40, вес 51 кг

Конструктивные узлы и функциональные элементы

Горелка выполнена модульно, что упрощает доступ к обслуживанию и позволяет быстро заменять изношенные компоненты. Основные элементы и их функциональная роль:

• Топливный насос — обеспечивает стабильную подачу газовоздушной смеси в рампу и поддержание рабочего давления на форсунках.
• Датчик пламени — обеспечивает мониторинг присутствия устойчивого горения и блокировку подачи при его отсутствии.
• Топочный автомат — логический контроллер последовательности розжига, защиты и аварийного отключения.
• Трансформатор розжига — генерирует высокий импульс для инициации искрового розжига на электродах.
• Реле давления — контроль противодавления и сигнализация отклонений от заданного диапазона (0–12 мбар).
• Форсунки — дозирующие элементы газовой рампы; подбор форсунок обеспечивает регулировку расхода (12.8–85.3 нм³/ч).
• Сервопривод — точная регулировка положения воздушной заслонки и газового клапана для пропорционального управления мощностью.
• Клапан — запорный и регулирующий элемент газовой рампы, обеспечивающий герметичность и безопасность подачи топлива.
• Электроды — элементы розжига и ионизации пламени, интегрированные в головку сгорания для стабильного старта.

Технические характеристики и эксплуатационные параметры

• Рабочая температура: 0–60 °C; учитывать утепление помещения при установке в холодном климате.
• Давление газа на рампе: 6.2–29 мбар; противодавление допускается до 12 мбар.
• Уровень шума: 79–82 дБ; требует звукоизоляции при установке в жилых зонах.
• Тип соединения: фланец Rp 2".

Монтаж, обслуживание и надежность

• Монтаж осуществлять в соответствии с регламентом производителя: проверка герметичности рампы и калибровка форсунок при пусконаладке.
• Плановое обслуживание: проверка датчика пламени и электрических контактов, замена электродов по износу, тест реле давления и трансформатора розжига.
• Рекомендуемая периодичность: визуальный осмотр — ежеквартально, полная диагностика и регулировка — ежегодно или после 2000 моточасов.

FBR GAS XP 80/M применима в промышленных и коммерческих котельных, где требуется точное пропорциональное управление мощностью и высокая эксплуатационная надёжность. Конструкция ориентирована на длительную работу в режиме 170–850 кВт при соблюдении регламентных процедур и условий эксплуатации.
