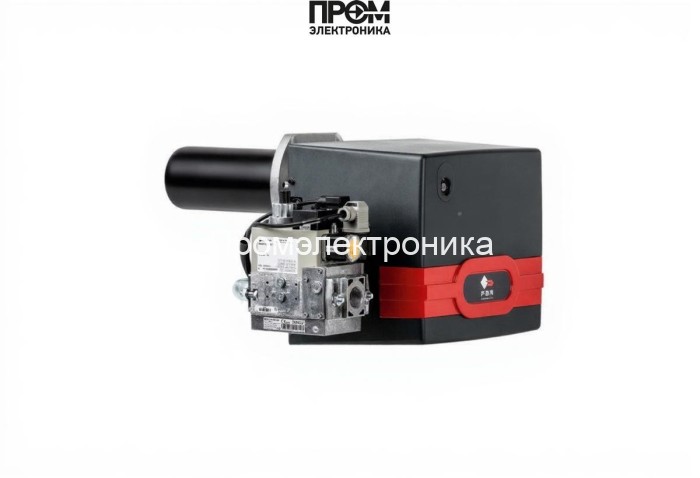

Газовая горелка FBR GAS X4 CE TC + R. CE D1"1/2- S

Газовая горелка FBR GAS X4 CE TC + R. CE D1"1/2- S — техническое описание и состав

Представленная газовая горелка FBR GAS X4 — промышленная одноступенчатая модульная система мощностью 116–232 кВт, разработанная для стабильной и экономичной работы в паровых и водогрейных котлах. Описание ориентировано на SEO 2026 года: ключевые запросы «газовая горелка», «FBR GAS X4», «мощность 116–232 кВт», «одноступенчатая горелка» интегрированы в текст естественным образом. Технический стиль подачи информации обеспечивает оперативное понимание конструкции, состава и требований к эксплуатации.

Ключевые технические характеристики

• Вид топлива: газовая.
• Мощность: 116–232 кВт (рабочий диапазон мощности для типичных котельных решений).
• Исполнение: одноступенчатая (single-stage), оптимизирована под стабильное горение на фиксированной подаче.
• Длина пламенной трубы: 160 мм (стандартная).
• Электропитание: 220 В, номинальная потребляемая мощность 226 Вт, электродвигатель 200 Вт.
• Класс пылевлагозащиты: IP40; рабочая температура: −15…+40 °C.
• Расход газа: 11,7–23,4 нм³/ч; противодавление: −0.1…5.53 мбар.
• Комплектация: поставляется с головой сгорания, фланцевое присоединение D1"1/2- S.

Конструктивные элементы и основные узлы

Конструкция горелки включает механические и электрические компоненты, обеспечивающие безопасность, управление и формирование факела. В составе изделия присутствуют следующие ключевые детали:

• Топливный насос — обеспечивает стабильную подачу газа/смеси к узлу форсунок при заданном давлении.
• Датчик пламени — оптический/ионный мониторинг наличия пламени для отключения при аварии.
• Топочный автомат — блок управления последовательностью запуска, контроля и аварийной блокировки.
• Трансформатор розжига — генерирует напряжение для искрового поджига в электродах.
• Реле давления — контролирует давление в газовой сети и блокирует подачу при выходе параметров за пределы.
• Форсунки — комплект сопловых элементов для формирования оптимальной факельной геометрии и расхода газа.
• Сервопривод — исполнительный механизм регулирования клапанов и заслонок при необходимости точной подстройки воздушно-газовой смеси.
• Клапан (запорный/регулирующий) — обеспечивает аварийное перекрытие и дозирование топлива.
• Электроды — ионизационные/зажигательные электроды для контроля и поджига пламени.

Рекомендации по монтажу и эксплуатации

• Монтаж выполнять в соответствии с инструкцией производителя и локальными нормативами по газовому оборудованию.
• Перед вводом в эксплуатацию проверить герметичность газовых соединений и калибровку реле давления.
• Регулярно контролировать состояние форсунок, электродов и датчика пламени; профилактическая проверка каждые 3–6 месяцев.
• Обеспечить защитное заземление, автоматическую защиту по току и стабильное питание 220 В.

FBR GAS X4 — решение для профессиональной котловой техники, сочетающее итальянское качество компонентов и простоту интеграции в существующие системы отопления и технологические процессы.
