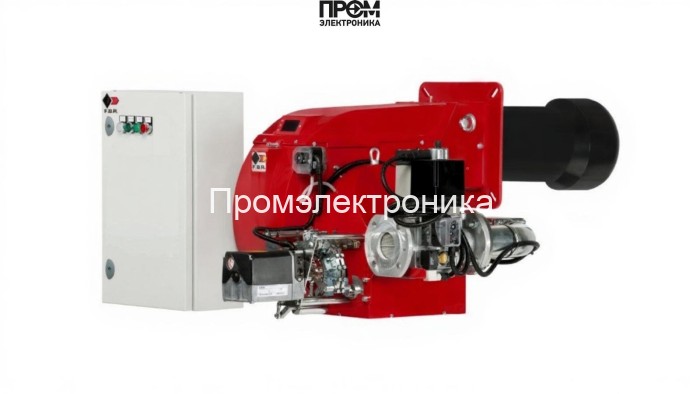

Газовая горелка FBR GAS P 450/M CE TL EL EVO+ R. CE DN80-S-F80

Газовая горелка FBR GAS P 450/M CE TL EL EVO+ R (DN80) — техническая спецификация и состав

Предлагаемая газовая горелка FBR GAS P 450/M CE TL EL EVO+ R — промышленное модульное решение для паровых и водогрейных котлов средней и крупной мощности (581–5232 кВт). Конструкция ориентирована на долговременную эксплуатацию в жестких условиях, энергоэффективную модуляцию и интеграцию в современные системы автоматизации. Описываемая версия с удлинённой пламенной трубой 520 мм и фланцем DN80 обеспечивает оптимальную зону горения и повышенную теплоотдачу.

Ключевые технические параметры

• Вид топлива: природный/сжиженный газ;
• Диапазон мощности: 581–5232 кВт;
• Длина пламенной трубы: 520 мм (удлинённая);
• Электропитание: 220/380 В; потребляемая мощность ≈ 11 400 Вт;
• Электродвигатель: 11 кВт; класс защиты IP54;
• Давление рампы: 2.8–38.8 мбар; противодавление: 0–19 мбар;
• Расход газа: 58–526 нм³/ч;
• Габариты: 146.9 × 78.5 × 58.8 см; масса: 159 кг.

Состав горелки — основные узлы и функциональные компоненты

Конструкция рассчитана на простую сервисную доступность и заменяемость модулей. В состав входят следующие элементы, критичные для безопасной и корректной работы:

• Топливный насос — обеспечивает стабильную подачу газа в рампу и компенсацию вариаций давления в магистрали;
• Датчик пламени — оптический/ионный сенсор для моментального контроля наличия горения и реализации защитных блокировок;
• Топочный автомат — системный контроллер управления последовательностью пуска, контроля и остановки горелки;
• Трансформатор розжига — высоковольтный модуль для формирования искрового разряда на электроды;
• Реле давления — блок контроля давления газа и пневматических цепей с функцией аварийной блокировки;
• Форсунки и газовая рампа — механические элементы нормирования расхода и распределения топлива по головке сгорания;
• Сервопривод — исполнительный механизм для точной модуляции тяги/подачи топлива в режиме прогрессивного управления;
• Клапан (секционный/запорный) — многоуровневая защита подачи топлива, включая электромагнитные и запорные элементы;
• Электроды — зажигающие элементы и контрольные электроды для стабильного розжига и детекции пламени.

Функциональные преимущества и эксплуатация

• Прогрессивная модуляция мощности снижает расход топлива и выбросы при частичных нагрузках;
• Модульность узлов упрощает обслуживание: доступ к головке сгорания, рампе, форсункам и датчикам;
• Система защиты включает мониторинг пламени, контроль давления, аварийные блокировки и возможность интеграции с BMS/SCADA;
• Рекомендуемые регламентные работы: проверка форсунок, состояния электродов, тестирование датчика пламени и реле давления каждые 3–6 месяцев в зависимости от режима эксплуатации.

Вывод

FBR GAS P 450/M CE TL EL EVO+ R (DN80) — инженерно выверенная горелка для промышленных котельных, где требуется высокая надёжность, точная автоматика и удобство обслуживания. Наличие ключевых компонентов: топливного насоса, датчика пламени, топочного автомата, трансформатора розжига, реле давления, форсунок, сервопривода, клапана и электродов обеспечивает безопасную, контролируемую и экономичную работу в широком диапазоне нагрузок.
