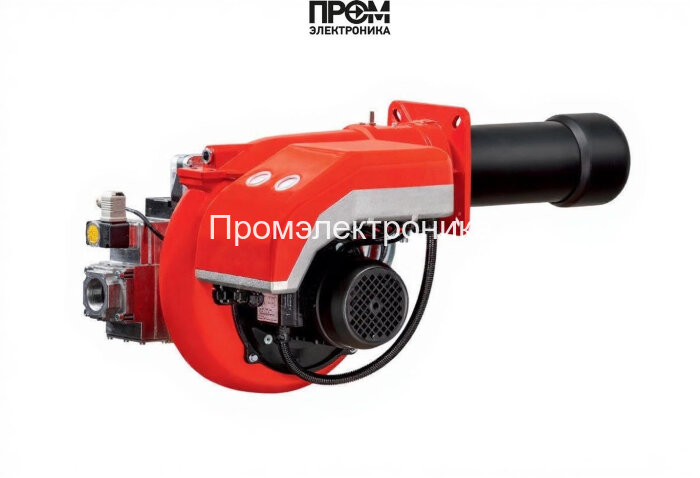

Газовая горелка FBR GAS P 100/2 CE TL EVO + R. CE D2"-S

Газовая горелка FBR GAS P 100/2 CE TL EVO + R. CE D2"-S — техническое описание

Данный документ содержит техническое, оптимизированное под поисковые алгоритмы 2026 года описание газовой двухступенчатой горелки FBR GAS P 100/2 (200–1163 кВт). Акцент поставлен на структурированное представление параметров, модулей и рекомендаций по интеграции в промышленные и коммунальные котельные установки. Текст ориентирован на инженеров по пуско-наладке, сервисных техников и специалистов по закупкам.

Краткие технические параметры

• Тип топлива: природный/сжатый газ;
• Мощность: 200–1163 кВт;
• Расход газа: 20–117 нм³/ч;
• Давление рампы: 6.2–25 мбар;
• Противодавление: -0.2–10 мбар;
• Электропитание: 220 / 380 В; электродвигатель: 2200 Вт; потребление: 2700 Вт;
• Длина пламенной трубы: 385 мм (удлинённая); класс защиты IP40; рабочая температура -15…+40 °C.

Конструкция и составные узлы

Горелка выполнена по модульной схеме, что упрощает обслуживание и замену отдельных компонентов. В состав оборудования входят ключевые узлы, обеспечивающие безопасную и стабильную работу:

• Топливный насос — обеспечивает стабильную подачу газа в рампу при заданном давлении; управляется через сервопривод и газовый клапан.
• Датчик пламени — оптический/ионный сенсор контроля горения с быстрым срабатыванием для аварийной блокировки.
• Топочный автомат — программируемый модуль управления пуском, остановом и защитными логиками; поддерживает двухступенчатый режим.
• Трансформатор розжига — формирует искру высокого напряжения на электроды для надежного поджига при любых условиях.
• Реле давления — контролирует давление в системе, предотвращая работу при недопустимых значениях и управляя аварийными блокировками.
• Форсунки — многоступенчатая группа сопл, адаптированных под диапазон расхода 20–117 нм³/ч, обеспечивающая оптимальную факел-форму.
• Сервопривод — точная регулирующая аппаратура для изменения положения заслонок и пропорций воздуха/газа в динамике нагрузки.
• Клапан — электромагнитный запорный и регуляторный клапаны с быстрым перекрытием для локализации утечек и аварийных ситуаций.
• Электроды — износостойкие электроды розжига и контроля пламени, размещенные в головке сгорания для стабильного воспламенения.

Преимущества и эксплуатационные рекомендации

• Двухступенчатая схема снижает расход топлива при частичных нагрузках и уменьшает пусковые выбросы.
• Модульность компонентов (насос, трансформатор, автоматика, датчики) упрощает запасные части и сокращает время простоя при ремонте.
• Рекомендуется проводить регламентную проверку датчика пламени, реле давления и состояния форсунок не реже одного сезона эксплуатации.
• Перед интеграцией уточните параметры противодавления камеры сгорания и длину пламенной трубы для корректного подбора конфигурации.

Интеграция и безопасность

• Согласовать параметры рампы и электропитания с техническим паспортом котла и электротехническими сетями объекта.
• При наружной установке предусмотреть защиту от обледенения и обеспечить температурный контроль в соответствии с диапазоном -15…+40 °C.
• Использовать оригинальные запасные части FBR: трансформатор розжига, электроды и форсунки — для гарантии рабочих характеристик.

Данное описание служит руководством по выбору и сервису горелки FBR GAS P 100/2 с акцентом на инженерные требования 2026 года: структурированное представление данных, ключевые узлы и практические рекомендации по безопасности и интеграции.
