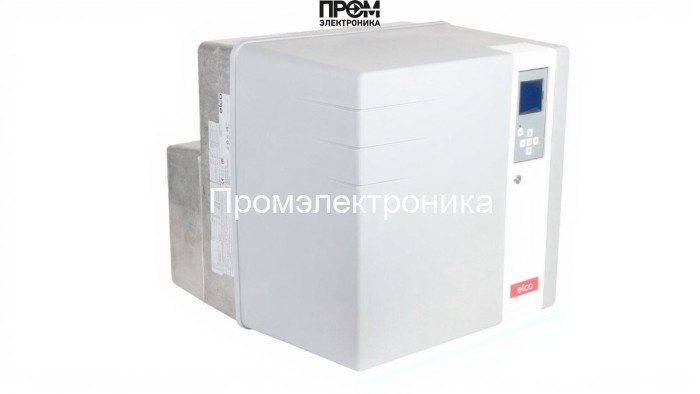

Газовая горелка Elco VG5.750 M V

Газовая горелка Elco VG5.750 M V — техническое описание и состав узлов

Elco VG5.750 M V — промышленная прогрессивная газовая горелка, спроектированная для стабильной работы в диапазоне мощности 160–800 кВт. Решение ориентировано на котельные и энергетические участки, где требуется высокая повторяемость горения, простота интеграции и минимальные эксплуатационные потери. Конструкция модульного типа обеспечивает удобство сервиса и адаптацию к конкретной газовой рампе и голове сгорания (в базовой поставке они не включены).

Ключевые технические параметры

• Мощность: 160–800 кВт
• Электропитание: 220 В
• Двигатель вентилятора: 1100 Вт
• Противодавление: 0–8.9 мбар
• Класс защиты: IP21
• Уровень шума: 77 дБ
• Рабочая температура: −20…+70 °C
• Вес: 88 кг; габариты: 75.2 × 58.1 × 54.9 см

Состав основных узлов горелки

Горелочный модуль состоит из взаимосвязанных элементов, каждый из которых обеспечивает безопасность, управляемость и точность подачи топлива и воздуха. В состав базового модуля входят:

• топливный насос — обеспечивает стабильное давление топлива для равномерной подачи на форсунки;
• форсунки — формируют факел и обеспечивают оптимальное распыление газа в камере сгорания;
• датчик пламени — мониторинг наличия пламени и немедленная сигнализация при его потере;
• топочный автомат — контроллер логики розжига, защиты и процесса горения с алгоритмами управления;
• трансформатор розжига — генерирует высоковольтные импульсы для воспламенения смеси через электроды;
• электроды — инициируют воспламенение и обеспечивают корректную искровую геометрию;
• реле давления — контроль рабочих параметров газовой сети и блокировка при аномалиях;
• клапан (запорный/регулирующий) — обеспечивает отсечение топлива и тонкую регулировку подачи;
• серво-привод (сервопривод) — реализует точное позиционирование заслонок и регулировочных элементов.

Эксплуатация и обслуживание

• Пусконаладочные работы — выполнять специализированной организацией с калибровкой датчиков и проверкой герметичности системы.
• Регламент: визуальная проверка и очистка вентилятора ежеквартально; проверка датчиков пламени и автоматики каждые 6 месяцев; ежегодная полная инспекция и балансировка.
• При монтаже учитывать отсутствие в комплекте газовой рампы и головы сгорания — заказ и адаптация этих узлов выполняются отдельно под параметры котла.

Преимущества с точки зрения проектировщика и сервиса

• Модульная архитектура упрощает замену отдельных узлов (насос, сервопривод, трансформатор) без демонтажа всей горелки.
• Сбалансированная система контроля (датчик пламени, реле давления, топочный автомат) обеспечивает высокий уровень безопасности и поддерживает энергоэффективность установки.
• Подходит для модернизации котлов средней и крупной мощности, где требуется гибкое управление нагрузкой в пределах 160–800 кВт.

Elco VG5.750 M V — технологичное решение для профессиональных котельных, где важны точность управления подачей топлива, надёжность контроля пламени и удобство сервисного обслуживания.
