Газовая горелка Elco VG3.360 M

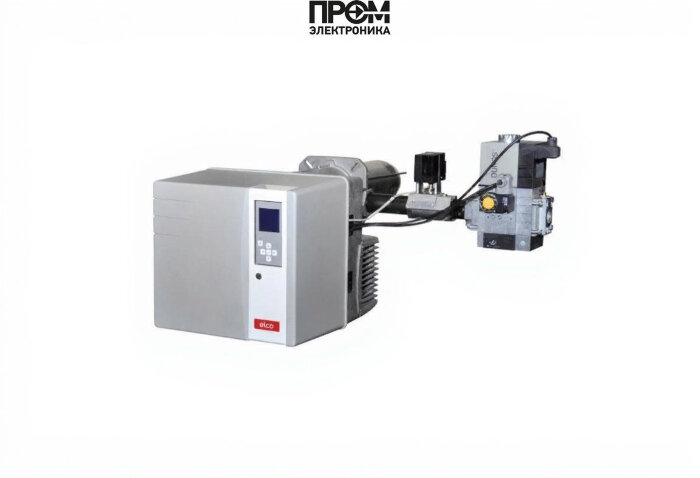

Газовая горелка Elco VG3.360 M — техническое описание для специалистов

Elco VG3.360 M — электронно-модулируемая газовая горелка промышленного класса, предназначенная для эксплуатации на природном газе и пропане. Описание составлено в техническом стиле и ориентировано на проектировщиков, сервисных инженеров и монтажные организации. Приведены ключевые электрические и эксплуатационные параметры, конструктивные узлы и рекомендации по интеграции в систему котельной.

Ключевые параметры

• Диапазон мощности: 60–360 кВт;
• Электропитание: 220 В, потребляемая мощность 455 Вт;
• Электродвигатель вентилятора: 300 Вт;
• Класс пылевлагозащиты: IP41;
• Уровень шума: 69 дБ;
• Противодавление: 0–4 мбар;
• Рабочая температура: 0…+40 °C;
• Производство: Италия; применение — промышленные и крупные коммерческие котлы.

Конструкция — основные узлы и составные детали

Горелка выполнена по модульной схеме для упрощения монтажа и обслуживания. В техническом составе устройства выделяются следующие элементы:

• Топливный насос — обеспечивает стабильную подачу газа/смеси в форсунки и поддержку рабочего противодавления;
• Форсунки — формируют факел и обеспечивают равномерное распределение топлива по пламенной головке;
• Датчик пламени — электронный контроль наличия пламени, быстродействие для безопасного отключения;
• Трансформатор розжига — генерирует искровой разряд для надёжного поджига электродов;
• Электроды — импульсный розжиг и детекция пламени в паре с датчиком;
• Топочный автомат — электронный блок управления обеспечивает модуляцию, диагностику и логи событий;
• Сервопривод — обеспечивает точную позиционную регулировку заслонок и соотношения воздух/газ при модуляции;
• Клапан (газовый) — многоступенчатая запорная система с электромагнитным управлением и защитными цепями;
• Реле давления — контроль перепада и защита от работы при несоответствующем противодавлении.

Параметры интеграции и обслуживания

• Модульная компоновка упрощает замену отдельных узлов без демонтажа корпуса;
• Электронный блок поддерживает настройку диапазона модуляции и запись событий для сервисной диагностики;
• Рекомендуемая периодичность осмотров: проверка форсунок, состояния электродов и датчика пламени — не реже 1 раза в 6 месяцев при нормальных условиях;
• Проверять работоспособность реле давления и топливного насоса при каждом ТО; контролировать состояние сервопривода и клапанов.

Безопасность и эксплуатационные рекомендации

• Пусконаладочные работы выполнять в соответствии с инструкцией производителя и действующими нормами;
• Обеспечить соответствие противодавления 0–4 мбар и корректную вентиляцию помещения;
• При интеграции в автоматизированные системы котельной предусмотреть интерфейс для внешнего контроллера и защиты от аварийных режимов.

Данное описание содержит исчерпывающий перечень конструктивных деталей и эксплуатационных требований для обеспечения надёжной и экономичной работы горелки Elco VG3.360 M. Точность настройки и регулярное техническое обслуживание критичны для поддержания КПД, снижения эмиссии и продления ресурса узлов: топливного насоса, форсунок, трансформатора розжига, электродов, датчика пламени, топочного автомата, реле давления, сервопривода и газового клапана.
