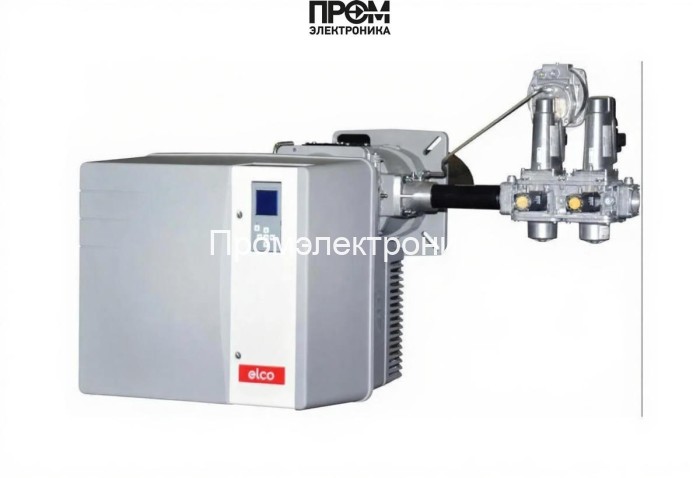

Газовая горелка Elco VG 6.2100 M V KN d421

Техническое описание газовой горелки Elco VG 6.2100 M V KN d421

Газовая горелка Elco VG 6.2100 M V KN d421 — промышленный модульный агрегат для надежного сжигания природного газа и пропана с диапазоном мощности 260–1900 кВт. Конструкция ориентирована на высокую энергоэффективность и стабильную модуляцию благодаря электронной системе Modulo (MDE2) и частотному управлению вентилятора. Короткая пламенная труба 360 мм обеспечивает концентрированное горение, упрощая монтаж в ограниченных по объёму топках.

Ключевые технические узлы

• Топливный насос — обеспечивает стабильное подачу газа/пропана при заданном противодавлении 0–12 мбар, интегрируется с газовой рампой d421;
• Датчик пламени — оптический/ионный контроль горения с быстрым срабатыванием для безопасного отключения при нарушении стабильности пламени;
• Топочный автомат — электронный блок управления Modulo с дисплеем и диагностикой, реализует двухступенчатую и модулируемую работу, сохраняет коды ошибок и параметры работы;
• Трансформатор розжига — реализует надежную искру для инициации горения, рассчитан на промышленные циклы пуска;
• Реле давления — контроль давления газа в рампе и защита от обратного давления; в связке с клапанами обеспечивает безопасность эксплуатации;
• Форсунки — комплект заменяемых сопел для точной настройки факела и оптимизации расхода топлива при разных режимах мощности;
• Сервопривод — исполнительный механизм для плавного изменения положения регулировочных клапанов при модуляции мощности;
• Клапан — многосекционный запирающий элемент газовой рампы с контролем герметичности и аварийным закрытием;
• Электроды — зажигание и контроль ионизационного контура; выполнены из коррозионно-устойчивых материалов для длительного ресурса.

Технические характеристики и эксплуатация

• Диапазон мощности: 260–1900 кВт; короткая пламенная труба 360 мм;
• Электропитание: 220 В; электродвигатель 2700 Вт; потребляемая мощность 2622 Вт;
• Класс защиты IP21, уровень шума 79 дБ, вес 138 кг, габариты 141×59.2×55.3 см;
• Тип соединения: Rp 2" (газовая рампа d421 — 2" — Rp2" /TC); рабочая температура от −10 до +60 °C.

Преимущества и рекомендации

• Высокая точность модуляции снижает цикличность включений и оптимизирует расход топлива и электроэнергии;
• Низкие выбросы NOx и соответствие современным нормам — решение для промышленных котельных и теплоэнергетики;
• Простота монтажа и сервисного доступа: быстросъёмная головка, типовые запасные части (форсунки, уплотнения, электроды);
• Регламент обслуживания: проверка герметичности клапанов, тестирование датчика пламени и реле давления, очистка пламенной головы каждые 6 месяцев в зависимости от условий эксплуатации.

Elco VG 6.2100 M V KN d421 — оптимальное решение для средних и крупных котлов, где требуются стабильность, безопасность и экономичность при вариативных нагрузках. Интеграция перечисленных узлов (топливный насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапан, электроды) обеспечивает высокую доступность и простоту технической поддержки в условиях промышленной эксплуатации.
