Газовая горелка Elco VG 6.2100 M

Все товары Elco →

Газовая горелка Elco VG 6.2100 M. Вид топлива: газовая; Мощность горелки: от 260 до 1900 кВт; Исполнение горелки: прогрессивная-электронномодулируемая, двухступенчатая.

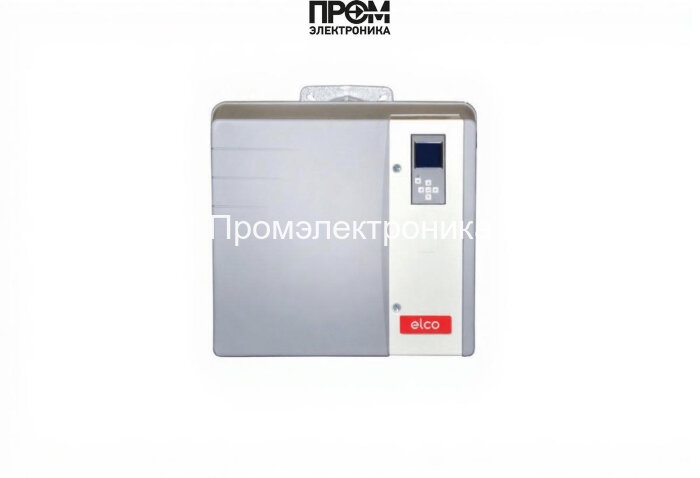

Газовая горелка Elco VG 6.2100 MУвеличить фото

Основные характеристики

Бренды
Elco
Вес
138 кг
Вид топлива
газовая
Мощность горелки
от 260 до 1900 кВт
Класс пылевлагозащиты
IP21
Исполнение горелки
прогрессивная-электронномодулируемая, двухступенчатая
Все характеристики →Документы · 0

Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.

Проверка исполнения

Что проверить перед заказом

Рабочую точку, подключение и состав поставки сверяют по полному обозначению горелки и данным установки.

Мощность и противодавление

от 260 до 1900 кВт · от 0 до 12 мбар

Проверьте рабочую точку на диаграмме производителя при сопротивлении камеры вашей установки; отдельно проверьте малую нагрузку.

Топливо и управление

газовая · прогрессивная-электронномодулируемая, двухступенчатая

Укажите состав, давление или вязкость топлива. Сверьте алгоритм автомата горения и сигнал задания от установки.

Питание, монтаж и комплект

220 В

Сверьте напряжение, фазы и частоту, длину головки, крепление фланца и место для обслуживания. Подтвердите комплект по артикулу.

Как проверить рабочую точку →Официальная документация →Газовые горелки →
01

Описание

Газовая горелка Elco VG 6.2100 M. Каталожные параметры этого исполнения: вид топлива: газовая; мощность горелки: от 260 до 1900 кВт; исполнение горелки: прогрессивная-электронномодулируемая, двухступенчатая; электропитание: 220 В; противодавление: от 0 до 12 мбар.

Проверка перед заказом

Сопоставьте заявленные параметры с рабочей диаграммой производителя и требованиями вашей установки. Указанный диапазон мощности не заменяет проверку противодавления камеры, давления топлива и условий монтажа.

Идентификация исполнения

При запросе предложения укажите полное наименование Газовая горелка Elco VG 6.2100 M, количество и маркировку изготовителя. Для замены приложите модель котла или печи, фотографию шильдика и монтажные размеры. Это позволяет проверить версию, подключение и комплект поставки.

02

Характеристики

Наименование
Газовая горелка Elco VG 6.2100 M
Бренды
Elco
Вес
138 кг
Вид топлива
газовая
Мощность горелки
от 260 до 1900 кВт
Класс пылевлагозащиты
IP21
Исполнение горелки
прогрессивная-электронномодулируемая, двухступенчатая
Электропитание
220 В
Электродвигатель
2700 Вт
Потребляемая электрическая мощность
2622 Вт
Страна бренда
Италия
Противодавление
от 0 до 12 мбар
03

Техническая документация

Запросите документацию по полному обозначению оборудования.

Каталог запчастей производителя

Взрывсхемы и запчасти горелки

Связь подтверждена обозначением или заводским артикулом в таблице запчастей. Сверьте период выпуска, вариант головки и маркировку установленной детали.

Нажмите на схему, чтобы открыть её в полном размере. Номера позиций связывают изображение со списком деталей под ним. На схемах могут быть показаны разные варианты узла; учитывайте условия применения в списке.

Взрывсхема: корпус горелки, электрические компоненты

Взрывсхема: корпус горелки, электрические компоненты — Газовая горелка Elco VG 6.2100 M
Открыть схему в полном размере ↗Документ · R8220136-06 - 28/10/2024 · страница 2

Запчасти на схеме

  1. Поз. 1005
    Шнур уплотнительный камеры подачи воздуха на корпусе горелки 109X6X7 Elco 13009640

    Артикул: 13009640

    Период по каталогу: 01-2013 — конец периода не указан

  2. Поз. 1010
    Крышка пластиковая 80X143X47 камеры подачи воздуха Elco 13009642

    Артикул: 13009642

    Исполнение: до 03/15

    Период по каталогу: 01-2013 — конец периода не указан

  3. Поз. 1020
    Звукоизоляция 275 x 302 мм

    Артикул: 13009641

    Период по каталогу: 01-2013 — конец периода не указан

  4. Поз. 1040
    Сервопривод Elco STE4,5 Q3 51/6 R L500

    Артикул: 65301001

    Исполнение: до 03/15

    Период по каталогу: 01-2013 — конец периода не указан

  5. Поз. 1041
    Сервопривод Elco STE4,5 Q3 51/6 L

    Артикул: 65326804

    Исполнение: с 04/15

    Период по каталогу: 01-2013 — конец периода не указан

  6. Поз. 1050
    Воздушная заслонка Elco, 13014117

    Артикул: 13014117

    Исполнение: до 03/15

    Период по каталогу: 01-2013 — конец периода не указан

  7. Поз. 1051
    Воздушная заслонка Elco 65326227

    Артикул: 65326227

    Исполнение: с 04/15

    Период по каталогу: 01-2013 — конец периода не указан

  8. Поз. 1060
    Пружина воздушной заслонки Elco Ø23,2 мм

    Артикул: 13011751

    Исполнение: до 03/15

    Период по каталогу: 01-2013 — конец периода не указан

  9. Поз. 1070
    Шарнирное соединение 320 мм, в комплекте

    Артикул: 65301070

    Исполнение: до 03/15

    Период по каталогу: 01-2013 — конец периода не указан

  10. Поз. 1071
    Держатель сервопривода STE 4,5 Q3 L 136X90X60 Elco 65326226

    Артикул: 65326226

    Исполнение: с 04/15

    Период по каталогу: 01-2013 — конец периода не указан

  11. Поз. 1080
    Прокладка/корпус-HEAD D218X8/5X10 Elco 13010055

    Артикул: 13010055

    Период по каталогу: 01-2013 — конец периода не указан

  12. Поз. 1090
    Муфта пропуска провода Elco 54X36X8, 13016845

    Артикул: 13016845

    Период по каталогу: 01-2013 — конец периода не указан

  13. Поз. 1100
    Кожух горелки пластиковый серый 590X547X476+винт/V 5-6 Elco 65301016

    Артикул: 65301016

    Период по каталогу: 01-2013 — конец периода не указан

  14. Поз. 1101
    Фиксирующий винт кожуха M5 x 15 мм

    Артикул: 65300519

    Период по каталогу: 01-2013 — конец периода не указан

  15. Поз. 1102
    Прокладка/кожух-LEAK 10X3 Elco 13009772

    Артикул: 13009772

    Период по каталогу: 01-2013 — конец периода не указан

  16. Поз. 1140
    Смотровое стекло Elco 13010008

    Артикул: 13010008

    Период по каталогу: 01-2013 — конец периода не указан

  17. Поз. 1145
    Фиксатор кабелей 42X23X18,5 2XD7,5-D4,5 Elco 13009648

    Артикул: 13009648

    Период по каталогу: 01-2013 — конец периода не указан

  18. Поз. 1170
    Направляющая всасываемого воздуха 148/162 мм, металл

    Артикул: 13009748

    Период по каталогу: 01-2013 — конец периода не указан

  19. Поз. 1180
    Ниппель измерения давления воздуха в сборе Ø5 - Ø6 мм 13009738

    Артикул: 13009738

    Период по каталогу: 01-2013 — конец периода не указан

  20. Поз. 1190
    Рабочее колесо вентилятора Elco Ø250 x 114 мм, 13009737

    Артикул: 13009737

    Период по каталогу: 01-2013 — конец периода не указан

  21. Поз. 1200
    Держатель реле давления Elco 13020723

    Артикул: 13020723

    Период по каталогу: 01-2013 — конец периода не указан

  22. Поз. 1210
    Реле давления Elco 604.99882

    Артикул: 65300021

    Период по каталогу: 01-2013 — конец периода не указан

  23. Поз. 1220
    Электродвигатель Elco 13009740

    Артикул: 13009740

    Период по каталогу: 01-2013 — конец периода не указан

  24. Поз. 1230
    Трубка пвх прозрачный D4/6 Elco 13014337

    Артикул: 13014337

    Период по каталогу: 01-2013 — конец периода не указан

  25. Поз. 1510
    Трансформатор розжига Elco EBI4 MC 052F4057

    Артикул: 13009663

    Период по каталогу: 01-2013 — конец периода не указан

  26. Поз. 1520
    Гнездо плавкого предохранителя FPG

    Артикул: 13016457

    Период по каталогу: 01-2013 — конец периода не указан

  27. Поз. 1525
    Предохранитель 5X20 FST 6,3A 250V Elco 13016028

    Артикул: 13016028

    Период по каталогу: 01-2013 — конец периода не указан

  28. Поз. 1530
    Клавишный переключатель T125/55

    Артикул: 13010007

    Период по каталогу: 01-2013 — конец периода не указан

  29. Поз. 1540
    Клавишный переключатель T120/55

    Артикул: 13014009

    Период по каталогу: 01-2013 — конец периода не указан

  30. Поз. 1550
    Блок управления горелкой Elco 65300975

    Артикул: 65300975

    Период по каталогу: 01-2013 — конец периода не указан

  31. Поз. 1560
    Рама контрольной панели TC

    Артикул: 65300992

    Период по каталогу: 01-2013 — конец периода не указан

  32. Поз. 1570
    Уплотнение (фиксатор) кабелей резиновое DG 36 D54/47/36X10 Elco 65300993

    Артикул: 65300993

    Период по каталогу: 01-2013 — конец периода не указан

  33. Поз. 1580
    Затвор 96,5X48,5/RWF Elco 13009661

    Артикул: 13009661

    Период по каталогу: 01-2013 — конец периода не указан

  34. Поз. 1600
    Кабель реле давления газа + штекер DIN/RAST3P L2000BT3 Elco 65301060

    Артикул: 65301060

    Период по каталогу: 01-2013 — конец периода не указан

  35. Поз. 1610
    Кабель газо.клапан+PL.DIN/2XRAST3P L1600 Elco 65301061

    Артикул: 65301061

    Период по каталогу: 01-2013 — конец периода не указан

  36. Поз. 1620
    Кабель питания трансформатора розжига + штекер 3P/RAST3P L600BT3 Elco 65301062

    Артикул: 65301062

    Период по каталогу: 01-2013 — конец периода не указан

  37. Поз. 1630
    Кабель фоторезистора IRD + штекер 3P/RAST4P L600 Elco 65301063

    Артикул: 65301063

    Период по каталогу: 01-2013 — конец периода не указан

  38. Поз. 1640
    Датчик пламени Elco IRD 1020.1

    Артикул: 65301035

    Период по каталогу: 01-2013 — конец периода не указан

  39. Поз. 1645
    Кабель серводвигатель+PL.6P/RAST6P L1400 Elco 65301111

    Артикул: 65301111

    Период по каталогу: 01-2013 — конец периода не указан

  40. Поз. 1650
    Фланец датчика пламени Elco M93

    Артикул: 13010461

    Период по каталогу: 01-2013 — конец периода не указан

  41. Поз. 1655
    Кабель реле давления воздуха + штекер RAST2P/2X0,75 L710 Elco 65300046

    Артикул: 65300046

    Период по каталогу: 01-2013 — конец периода не указан

  42. Поз. 1660
    Кабель электродвигателя + штекер WIELAND 4P 4X1,5 L560 Elco 65301000

    Артикул: 65301000

    Период по каталогу: 01-2013 — конец периода не указан

  43. Поз. 1700
    Блок управления LCG 911 BT320 Elco 65300964

    Артикул: 65300964

    Период по каталогу: 01-2013 — конец периода не указан

  44. Поз. 1800
    Миниконтактор Schneider Electric LC1K09-10M7

    Артикул: 13009778

    Период по каталогу: 01-2013 — конец периода не указан

  45. Поз. 1810
    Тепловое реле перегрузки Schneider Electric LR2K 0314 (5,5 - 8,0 A)

    Артикул: 13009746

    Период по каталогу: 01-2013 — конец периода не указан

Взрывсхема: корпус горелки, электрические компоненты

Взрывсхема: корпус горелки, электрические компоненты — Газовая горелка Elco VG 6.2100 M
Открыть схему в полном размере ↗Документ · R8220062-02 - 28/10/2024 · страница 2

Запчасти на схеме

  1. Поз. 1005
    Шнур уплотнительный камеры подачи воздуха на корпусе горелки 109X6X7 Elco 13009640

    Артикул: 13009640

    Период по каталогу: 01-2013 — конец периода не указан

  2. Поз. 1010
    Крышка пластиковая 80X143X47 камеры подачи воздуха Elco 13009642

    Артикул: 13009642

    Исполнение: до 03/15

    Период по каталогу: 01-2013 — конец периода не указан

  3. Поз. 1020
    Звукоизоляция 275 x 302 мм

    Артикул: 13009641

    Период по каталогу: 01-2013 — конец периода не указан

  4. Поз. 1040
    Сервопривод Elco STE4,5 Q3 51/6 R L500

    Артикул: 65301001

    Исполнение: до 03/15

    Период по каталогу: 01-2013 — конец периода не указан

  5. Поз. 1041
    Сервопривод Elco STE4,5 Q3 51/6 L

    Артикул: 65326804

    Исполнение: с 04/15

    Период по каталогу: 01-2013 — конец периода не указан

  6. Поз. 1050
    Воздушная заслонка Elco, 13014117

    Артикул: 13014117

    Исполнение: до 03/15

    Период по каталогу: 01-2013 — конец периода не указан

  7. Поз. 1051
    Воздушная заслонка Elco 65326227

    Артикул: 65326227

    Исполнение: с 04/15

    Период по каталогу: 01-2013 — конец периода не указан

  8. Поз. 1060
    Пружина воздушной заслонки Elco Ø23,2 мм

    Артикул: 13011751

    Исполнение: до 03/15

    Период по каталогу: 01-2013 — конец периода не указан

  9. Поз. 1070
    Шарнирное соединение 320 мм, в комплекте

    Артикул: 65301070

    Исполнение: до 03/15

    Период по каталогу: 01-2013 — конец периода не указан

  10. Поз. 1071
    Держатель сервопривода STE 4,5 Q3 L 136X90X60 Elco 65326226

    Артикул: 65326226

    Исполнение: с 04/15

    Период по каталогу: 01-2013 — конец периода не указан

  11. Поз. 1080
    Прокладка/корпус-HEAD D218X8/5X10 Elco 13010055

    Артикул: 13010055

    Период по каталогу: 01-2013 — конец периода не указан

  12. Поз. 1090
    Муфта пропуска провода Elco 54X36X8, 13016845

    Артикул: 13016845

    Период по каталогу: 01-2013 — конец периода не указан

  13. Поз. 1100
    Кожух горелки пластиковый серый 590X547X476+винт/V 5-6 Elco 65301016

    Артикул: 65301016

    Период по каталогу: 01-2013 — конец периода не указан

  14. Поз. 1101
    Фиксирующий винт кожуха M5 x 15 мм

    Артикул: 65300519

    Период по каталогу: 01-2013 — конец периода не указан

  15. Поз. 1102
    Прокладка/кожух-LEAK 10X3 Elco 13009772

    Артикул: 13009772

    Период по каталогу: 01-2013 — конец периода не указан

  16. Поз. 1140
    Смотровое стекло Elco 13010008

    Артикул: 13010008

    Период по каталогу: 01-2013 — конец периода не указан

  17. Поз. 1145
    Фиксатор кабелей 42X23X18,5 2XD7,5-D4,5 Elco 13009648

    Артикул: 13009648

    Период по каталогу: 01-2013 — конец периода не указан

  18. Поз. 1170
    Направляющая всасываемого воздуха 148/162 мм, металл

    Артикул: 13009748

    Период по каталогу: 01-2013 — конец периода не указан

  19. Поз. 1180
    Ниппель измерения давления воздуха в сборе Ø5 - Ø6 мм 13009738

    Артикул: 13009738

    Период по каталогу: 01-2013 — конец периода не указан

  20. Поз. 1190
    Рабочее колесо вентилятора Elco Ø250 x 114 мм, 13009737

    Артикул: 13009737

    Период по каталогу: 01-2013 — конец периода не указан

  21. Поз. 1200
    Держатель реле давления Elco 13020723

    Артикул: 13020723

    Период по каталогу: 01-2013 — конец периода не указан

  22. Поз. 1210
    Реле давления Elco 604.99882

    Артикул: 65300021

    Период по каталогу: 01-2013 — конец периода не указан

  23. Поз. 1220
    Электродвигатель Elco 13009740

    Артикул: 13009740

    Период по каталогу: 01-2013 — конец периода не указан

  24. Поз. 1230
    Трубка пвх прозрачный D4/6 Elco 13014337

    Артикул: 13014337

    Период по каталогу: 01-2013 — конец периода не указан

  25. Поз. 1510
    Трансформатор розжига Elco EBI4 MC 052F4057

    Артикул: 13009663

    Период по каталогу: 01-2013 — конец периода не указан

  26. Поз. 1520
    Гнездо плавкого предохранителя FPG

    Артикул: 13016457

    Период по каталогу: 01-2013 — конец периода не указан

  27. Поз. 1525
    Предохранитель 5X20 FST 6,3A 250V Elco 13016028

    Артикул: 13016028

    Период по каталогу: 01-2013 — конец периода не указан

  28. Поз. 1530
    Клавишный переключатель T125/55

    Артикул: 13010007

    Период по каталогу: 01-2013 — конец периода не указан

  29. Поз. 1540
    Клавишный переключатель T120/55

    Артикул: 13014009

    Период по каталогу: 01-2013 — конец периода не указан

  30. Поз. 1550
    Блок управления горелкой Elco 65300975

    Артикул: 65300975

    Период по каталогу: 01-2013 — конец периода не указан

  31. Поз. 1560
    Рама контрольной панели TC

    Артикул: 65300992

    Период по каталогу: 01-2013 — конец периода не указан

  32. Поз. 1570
    Уплотнение (фиксатор) кабелей резиновое DG 36 D54/47/36X10 Elco 65300993

    Артикул: 65300993

    Период по каталогу: 01-2013 — конец периода не указан

  33. Поз. 1580
    Затвор 96,5X48,5/RWF Elco 13009661

    Артикул: 13009661

    Период по каталогу: 01-2013 — конец периода не указан

  34. Поз. 1600
    Кабель реле давления газа + штекер DIN/RAST3P L2000BT3 Elco 65301060

    Артикул: 65301060

    Период по каталогу: 01-2013 — конец периода не указан

  35. Поз. 1610
    Кабель газо.клапан+PL.DIN/2XRAST3P L1600 Elco 65301061

    Артикул: 65301061

    Период по каталогу: 01-2013 — конец периода не указан

  36. Поз. 1620
    Кабель питания трансформатора розжига + штекер 3P/RAST3P L600BT3 Elco 65301062

    Артикул: 65301062

    Период по каталогу: 01-2013 — конец периода не указан

  37. Поз. 1630
    Кабель фоторезистора IRD + штекер 3P/RAST4P L600 Elco 65301063

    Артикул: 65301063

    Период по каталогу: 01-2013 — конец периода не указан

  38. Поз. 1640
    Датчик пламени Elco IRD 1020.1

    Артикул: 65301035

    Период по каталогу: 01-2013 — конец периода не указан

  39. Поз. 1645
    Кабель серводвигатель+PL.6P/RAST6P L1400 Elco 65301111

    Артикул: 65301111

    Период по каталогу: 01-2013 — конец периода не указан

  40. Поз. 1650
    Фланец датчика пламени Elco M93

    Артикул: 13010461

    Период по каталогу: 01-2013 — конец периода не указан

  41. Поз. 1655
    Кабель реле давления воздуха + штекер RAST2P/2X0,75 L710 Elco 65300046

    Артикул: 65300046

    Период по каталогу: 01-2013 — конец периода не указан

  42. Поз. 1660
    Кабель электродвигателя + штекер WIELAND 4P 4X1,5 L560 Elco 65301000

    Артикул: 65301000

    Период по каталогу: 01-2013 — конец периода не указан

  43. Поз. 1700
    Блок управления LCG 911 BT320 Elco 65300964

    Артикул: 65300964

    Период по каталогу: 01-2013 — конец периода не указан

  44. Поз. 1800
    Миниконтактор Schneider Electric LC1K09-10M7

    Артикул: 13009778

    Период по каталогу: 01-2013 — конец периода не указан

  45. Поз. 1810
    Тепловое реле перегрузки Schneider Electric LR2K 0314 (5,5 - 8,0 A)

    Артикул: 13009746

    Период по каталогу: 01-2013 — конец периода не указан

04

Оплата и доставка

Оплата по счёту

Менеджер уточнит цену и срок. Цена в счёте действует 3 банковских дня, включая день выставления.

Условия оплаты →

Доставка и самовывоз

Срок поставки указывается в счёте. Отправка после подтверждения оплаты.

Способы доставки →

Товар в каталоге

Горелки →

Другие товары в категории

Совместимость и возможность замены уточняются отдельно.

887 550 ₽

Фотографии товара

Открыть файл Стрелки — следующее фото · Esc — закрыть
