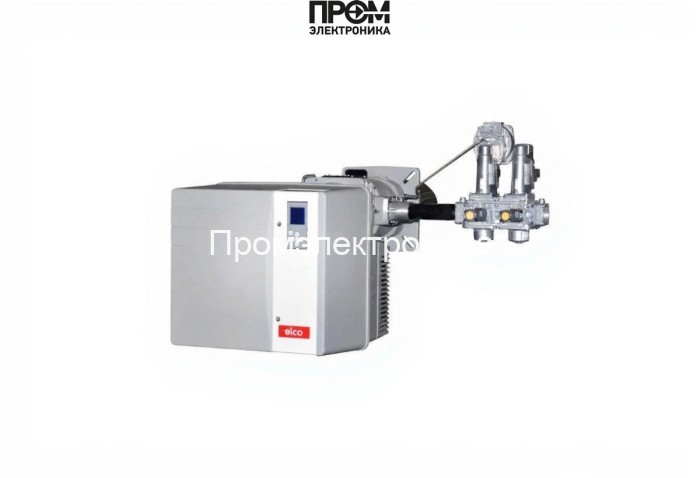

Газовая горелка Elco VG 6.1600 M R /PED KN s42

Газовая горелка Elco VG 6.1600 M R /PED KN s42 — техническое описание и состав узлов

Газовая горелка Elco VG 6.1600 M R /PED KN s42 — промышленная модулируемая наддувная система мощностью 200–1700 кВт, предназначенная для стационарных водогрейных и паровых котлов. Описание выполнено в техническом стиле с акцентом на конструктивные узлы, их функции и требования к эксплуатации. Текст ориентирован на SEO 2026 года: точные понятия, семантика «модулируемая газовая горелка», «низкие выбросы NOx», «интеграция в АСУ ТП», «фланец DN65» используются для релевантности поисковым запросам в промышленном сегменте.

Ключевые конструктивные узлы и их функции

• Топливный насос — обеспечивает стабильное давление и подачу газа к рампе, поддерживает необходимый перепад для точной модуляции расхода.
• Датчик пламени — оптический/ионный контроль наличия пламени; мгновенная сигнализация при потухании, интеграция с топочным автоматом для аварийного отключения.
• Топочный автомат — центральный контроллер безопасности и логики работы: управление модуляцией, последовательностью розжига и аварийными сценариями.
• Трансформатор розжига — генерирует импульс высокого напряжения для электродов, обеспечивает надёжный старт в различных условиях газа и давления.
• Реле давления — контроль подачи воздуха/газа по давлению, реализует защитные блокировки при превышении или падении противодавления (0–12 мбар).
• Форсунки — газо-воздушная структура распыления на пламенной головке, обеспечивает стабильную геометрию факела и оптимизацию NOx.
• Сервопривод — обеспечивает пропорциональное регулирование положения клапанов рампы и заслонок, реализуя электронную модуляцию мощности.
• Клапан — запорная арматура с высокой герметичностью на газовой рампе s42; в составе предусмотрен встроенный фильтр и запорные элементы для аварийного перекрытия.
• Электроды — элементы розжига и ионизационного контроля пламени; конструкция выдерживает термальные циклы и обеспечивает длительный ресурс работы.

Технические параметры (ключевые значения)

• Мощность: 200–1700 кВт (рабочий диапазон 900–1700 кВт при стандартной настройке).
• Тип: электронно-модулируемая, двухступенчатая.
• Длина пламенной трубы: 360 мм (короткая головка для быстрого ТО).
• Электропитание: 220 В; электродвигатель 2200 Вт; потребляемая электрическая мощность 2325 Вт.
• Пылевлагозащита: IP21; уровень шума: 77.2 дБ; масса: 127 кг.
• Фланцевое соединение: DN65; газовая рампа: s42 - 65 - DN65 /TC со встроенным фильтром.
• Рабочая температура: −10…+60 °C; противодавление в канале: 0–12 мбар.

Преимущества конструктивного решения

• Модульность: упрощённый доступ к пламенной голове и рампе снижает время ТО и замену форсунок/электродов.
• Точность управления: сервопривод в паре с топочным автоматом обеспечивает плавную модуляцию и экономию топлива.
• Безопасность: комбинированная система датчиков (датчик пламени, реле давления) и автоматические блокировки минимизируют риск аварий.
• Экология: конструкция форсунок и регулировка подачи воздуха реализованы для снижения NOx по классу II EN 676.
• Интеграция: модуль связи для подключения к АСУ ТП и диагностике через ПК.

Монтаж, эксплуатация и обслуживание

• Перед пуском — проверка герметичности клапанов, состояния фильтра рампы и корректности подключения электропитания 220 В.
• Регламент ТО: ежеквартальная очистка газовой рампы и фильтра; раз в год — проверка трансформатора розжига, электродов и калибровка датчика пламени.
• Рекомендации по эксплуатации: установка в закрытом помещении, защита от агрессивных сред и пыли; поддерживать температурный режим −10…+60 °C.

Данное описание ориентировано на специалистов при выборе и интеграции газовой горелки Elco VG 6.1600 в промышленные тепловые схемы: акцент на составе ключевых узлов (топливный насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапан, электроды) упрощает техническую оценку совместимости и обслуживания.
