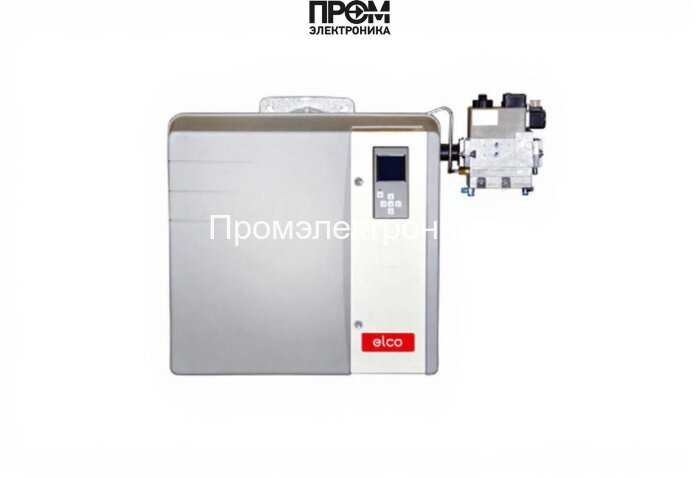

Газовая горелка Elco VG 5.950 M V /PED KM d415

Газовая горелка Elco VG 5.950 M V /PED KM d415 — техническое описание для проектировщика

Elco VG 5.950 M V — промышленная электронномодулируемая газовая горелка диапазона мощности 160–950 кВт, разработанная для точного управления тепловой нагрузкой котельных и технологических установок. Модульная конструкция и интегрированные автоматические цепи обеспечивают стабильную работу при противодавлении 0–9 мбар и в диапазоне температур от -10 до +60 °C. Питание — 220 В, электродвигатель 1500 Вт, класс защиты IP21, масса 88 кг.

Ключевые технические параметры

• Мощность: 160–950 кВт
• Длина пламенной трубы: 325 мм
• Электропитание: 220 В, потребляемая мощность ≈1884 Вт
• Класс пылевлагозащиты: IP21; уровень шума: 77 дБ
• Подключение: Rp 1 1/4", газовая рампа d415 (3/4" — Rp1 1/4" /TC)
• Рабочая температура: -10…60 °C; противодавление: 0–9 мбар

Конструкция и состав основных узлов

Горелка выполнена по моноблочной схеме с интегрированным вентилятором, модулем управления и газовой рампой. В состав устройства входят как механические, так и электронные компоненты, обеспечивающие розжиг, регулирование и контроль горения:

• топливный насос/высоконапорный вентилятор — обеспечивает требуемый наддув и стабильную подачу газа при любых режимах нагрузки;
• датчик пламени — оптический/ионный сенсор контроля наличия пламени с быстрым откликом на отказ горения;
• топочный автомат — управляющий контроллер безопасности и логики модуляции мощности;
• трансформатор розжига — высоковольтный агрегат для образования искры между электродами;
• реле давления — контроль допустимого давления в газовой рампе и сигнализация аварийных состояний;
• форсунки — набор сменных сопел для точной подгонки факела под заданную мощность и оптимизации эмиссии;
• сервопривод — электропривод воздушной заслонки и дозирующих клапанов для ступенчатого и модулируемого управления;
• клапан(ы) газа — многоступенчатая система запирания с контролем герметичности;
• электроды — комплект зажигания и ионизации, выполненные из жаропрочных материалов.

Особенности эксплуатации и интеграции

Управляющий блок поддерживает плавную модуляцию мощности, что снижает количество циклов включения/выключения и уменьшает выбросы NOx. Горелка адаптируется под различные типы котлов (чугунные, стальные, паровые) благодаря стандартному фланцевому подключению Rp 1 1/4" и комплектации рампой d415. Для интеграции в АСУ ТП предусмотрены каналы сигнализации и интерфейсы управления.

Рекомендации по обслуживанию

• ежегодная проверка герметичности и работоспособности клапанов и рампы;
• профилактическая очистка форсунок и огневой головы, контроль состояния электродов и трансформатора розжига;
• тестирование датчика пламени и реле давления при пусконаладочных работах;
• сервисное обслуживание авторизованным партнёром для сохранения гарантий и оптимальной настройки модуляции.

Технический профиль Elco VG 5.950 M V делает её оптимальным решением для энергоэффективных промышленных установок, где важны точность управления мощностью, снижение выбросов и надёжность при круглосуточной эксплуатации.
