Газовая горелка Elco VG 4.610 V

Все товары Elco →

Газовая горелка Elco VG 4.610 V. Вид топлива: газовая; Мощность горелки: от 130 до 610 кВт; Исполнение горелки: двухступенчатая, прогрессивная-пневморегулируемая.

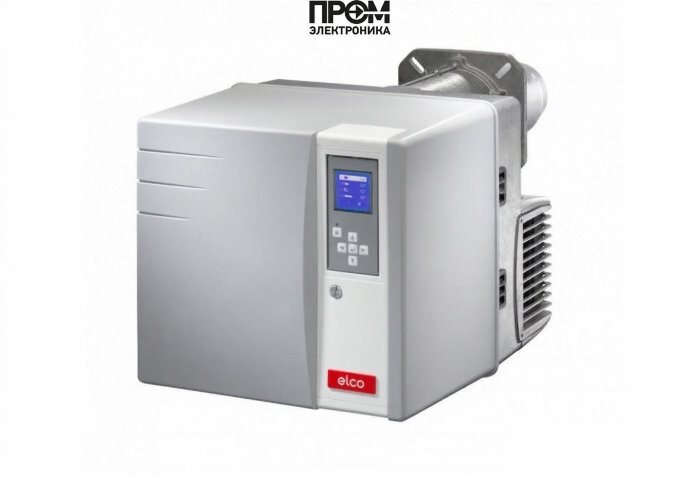

Газовая горелка Elco VG 4.610 VУвеличить фото

Основные характеристики

Бренды
Elco
Вес
50 кг
Вид топлива
газовая
Мощность горелки
от 130 до 610 кВт
Класс пылевлагозащиты
IP41
Исполнение горелки
двухступенчатая, прогрессивная-пневморегулируемая
Все характеристики →Документы · 1

Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.

Проверка исполнения

Что проверить перед заказом

Рабочую точку, подключение и состав поставки сверяют по полному обозначению горелки и данным установки.

Мощность и противодавление

от 130 до 610 кВт · от 0 до 6 мбар

Проверьте рабочую точку на диаграмме производителя при сопротивлении камеры вашей установки; отдельно проверьте малую нагрузку.

Топливо и управление

газовая · двухступенчатая, прогрессивная-пневморегулируемая

Укажите состав, давление или вязкость топлива. Сверьте алгоритм автомата горения и сигнал задания от установки.

Питание, монтаж и комплект

220 В

Сверьте напряжение, фазы и частоту, длину головки, крепление фланца и место для обслуживания. Подтвердите комплект по артикулу.

Как проверить рабочую точку →Официальная документация →Газовые горелки →
01

Описание

Газовая горелка Elco VG 4.610 V. Каталожные параметры этого исполнения: вид топлива: газовая; мощность горелки: от 130 до 610 кВт; исполнение горелки: двухступенчатая, прогрессивная-пневморегулируемая; электропитание: 220 В; противодавление: от 0 до 6 мбар.

Проверка перед заказом

Сопоставьте заявленные параметры с рабочей диаграммой производителя и требованиями вашей установки. Указанный диапазон мощности не заменяет проверку противодавления камеры, давления топлива и условий монтажа.

Идентификация исполнения

При запросе предложения укажите полное наименование Газовая горелка Elco VG 4.610 V, количество и маркировку изготовителя. Для замены приложите модель котла или печи, фотографию шильдика и монтажные размеры. Это позволяет проверить версию, подключение и комплект поставки.

02

Характеристики

Наименование
Газовая горелка Elco VG 4.610 V
Бренды
Elco
Вес
50 кг
Вид топлива
газовая
Мощность горелки
от 130 до 610 кВт
Класс пылевлагозащиты
IP41
Исполнение горелки
двухступенчатая, прогрессивная-пневморегулируемая
Электропитание
220 В
Электродвигатель
750 Вт
Потребляемая электрическая мощность
720 Вт
Страна бренда
Италия
Противодавление
от 0 до 6 мбар
03

Техническая документация

PDFElco: отопительные горелки · VG 4.610 VОткрыть документ ↗ EN · Редакция указана на страницах каталога · страница 86

Каталожная запись полного обозначения.

Каталог запчастей производителя

Взрывсхемы и запчасти горелки

Связь подтверждена обозначением или заводским артикулом в таблице запчастей. Сверьте период выпуска, вариант головки и маркировку установленной детали.

Нажмите на схему, чтобы открыть её в полном размере. Номера позиций связывают изображение со списком деталей под ним. На схемах могут быть показаны разные варианты узла; учитывайте условия применения в списке.

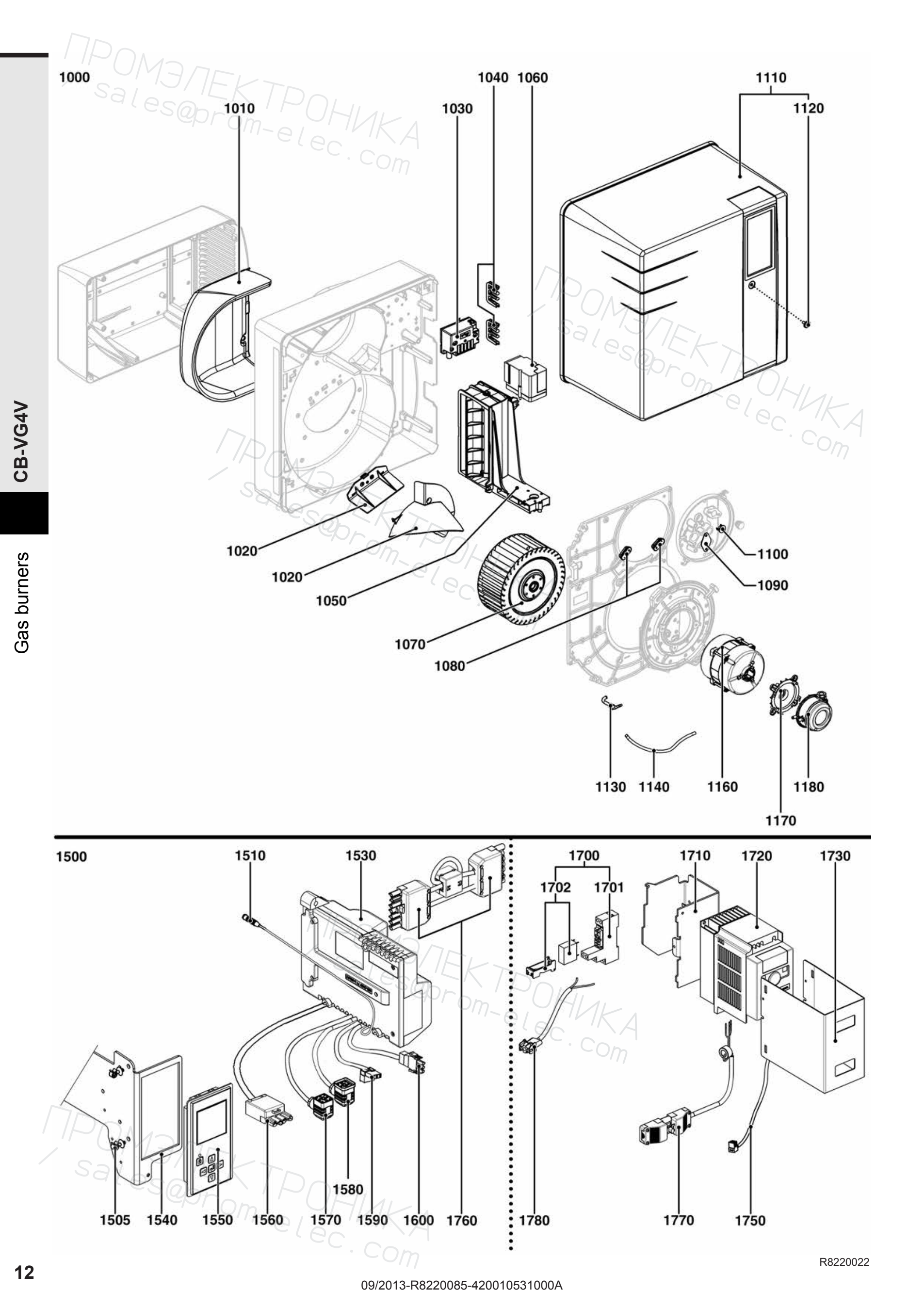

Взрывсхема: корпус горелки, электрические компоненты

Взрывсхема: корпус горелки, электрические компоненты — Газовая горелка Elco VG 4.610 V
Открыть схему в полном размере ↗Документ 420010531000A · R8220085-01 - 19/09/2013 · страница 12

Запчасти на схеме

  1. Поз. 1010
    Звукоизоляция 259 x 269 мм

    Артикул: 65300808

    Период по каталогу: 09-2013 — конец периода не указан

  2. Поз. 1020
    Направляющая всасываемого воздуха для NC61, Vectron 4.610, черная

    Артикул: 65300809

    Период по каталогу: 09-2013 — конец периода не указан

  3. Поз. 1030
    Трансформатор розжига Elco EBI4 MC 052F4057

    Артикул: 13009663

    Период по каталогу: 09-2013 — конец периода не указан

  4. Поз. 1040
    Муфта пропуска провода Elco 54X36X8, 13016845

    Артикул: 13016845

    Период по каталогу: 09-2013 — конец периода не указан

  5. Поз. 1070
    Рабочее колесо вентилятора Ø190 x 82 мм

    Артикул: 65300811

    Период по каталогу: 09-2013 — конец периода не указан

  6. Поз. 1080
    К-Т фиксаторов распорных кабельных D34X15/12 (3 PCS)/корпус Elco 65300517

    Артикул: 65300517

    Период по каталогу: 09-2013 — конец периода не указан

  7. Поз. 1090
    Заглушка пластиковая Elco 48 x 36 x 28 мм, 65300568

    Артикул: 65300568

    Период по каталогу: 09-2013 — конец периода не указан

  8. Поз. 1100
    Смотровое стекло Elco Ø18/14 x 5 мм, 13007807

    Артикул: 13007807

    Период по каталогу: 09-2013 — конец периода не указан

  9. Поз. 1110
    Кожух горелки Elco V4, в комплекте

    Артикул: 65300812

    Период по каталогу: 09-2013 — конец периода не указан

  10. Поз. 1120
    Фиксирующий винт кожуха M5 x 15 мм

    Артикул: 65300519

    Период по каталогу: 09-2013 — конец периода не указан

  11. Поз. 1130
    Ниппель измерения давления воздуха в сборе Ø5 - Ø6 мм

    Артикул: 13022500

    Период по каталогу: 09-2013 — конец периода не указан

  12. Поз. 1140
    Гибкая импульсная трубка 500 мм

    Артикул: 13015497

    Период по каталогу: 09-2013 — конец периода не указан

  13. Поз. 1160
    Электродвигатель 0,75кВт 230В D12,7TRI C114 Elco 65301171

    Артикул: 65301171

    Период по каталогу: 09-2013 — конец периода не указан

  14. Поз. 1170
    Держатель реле давления Elco 13020723

    Артикул: 13020723

    Период по каталогу: 09-2013 — конец периода не указан

  15. Поз. 1505
    Фиксатор кабелей пластиковый клипсовый D10/6 (X.10) Elco 65300679

    Артикул: 65300679

    Период по каталогу: 09-2013 — конец периода не указан

  16. Поз. 1510
    Кабель ионизации 350 мм

    Артикул: 65300158

    Период по каталогу: 09-2013 — конец периода не указан

  17. Поз. 1530
    Блок управления TCG 811.00Vario Elco 65301179

    Артикул: 65301179

    Период по каталогу: 09-2013 — конец периода не указан

  18. Поз. 1540
    Держатель блока управления 205X246X93 90°-90° Elco 65300524

    Артикул: 65300524

    Период по каталогу: 09-2013 — конец периода не указан

  19. Поз. 1550
    Жидкокристаллический экран Thermowatt 2811 - 1

    Артикул: 65301109

    Период по каталогу: 09-2013 — конец периода не указан

  20. Поз. 1560
    Кабель 2-й ступени 160 мм

    Артикул: 65300531

    Период по каталогу: 09-2013 — конец периода не указан

  21. Поз. 1570
    Кабель электропитания 1400 мм

    Артикул: 65300570

    Период по каталогу: 09-2013 — конец периода не указан

  22. Поз. 1580
    Кабель питания Elco 1500 мм, 13023698

    Артикул: 13023698

    Период по каталогу: 09-2013 — конец периода не указан

  23. Поз. 1590
    Кабель питания трансформатора Danfoss 360 мм

    Артикул: 65300619

    Период по каталогу: 09-2013 — конец периода не указан

  24. Поз. 1600
    Кабель электропитания двигателя 288 мм

    Артикул: 13010519

    Период по каталогу: 09-2013 — конец периода не указан

  25. Поз. 1700
    Реле FIN 40.52 230V 2 CONT.+база 55.35 Elco 13017722

    Артикул: 13017722

    Период по каталогу: 09-2013 — конец периода не указан

  26. Поз. 1701
    Держатель реле FIN 95,05 78,6X15,6X75 Elco 13017720

    Артикул: 13017720

    Период по каталогу: 09-2013 — конец периода не указан

  27. Поз. 1702
    Реле FIN 40.52 230V 2 контакта Elco 13017721

    Артикул: 13017721

    Период по каталогу: 09-2013 — конец периода не указан

  28. Поз. 1710
    Кронштейн Elco 65301174

    Артикул: 65301174

    Период по каталогу: 09-2013 — конец периода не указан

  29. Поз. 1720
    Регулятор скорости VFNC3S-2007 PL 0,75KW Elco 65301162

    Артикул: 65301162

    Период по каталогу: 09-2013 — конец периода не указан

  30. Поз. 1730
    Кабель реле блока управления с трёхконтактным разъёмом 2X0,75 L310 Elco 65301175

    Артикул: 65301175

    Период по каталогу: 09-2013 — конец периода не указан

  31. Поз. 1750
    Блок управления горелкой Elco 65301163

    Артикул: 65301163

    Период по каталогу: 09-2013 — конец периода не указан

  32. Поз. 1760
    Кабель Elco 65301164

    Артикул: 65301164

    Период по каталогу: 09-2013 — конец периода не указан

  33. Поз. 1770
    Кабель SPEED DRIVES+P.3P M+F 3X0,75 L270 Elco 65301165

    Артикул: 65301165

    Период по каталогу: 09-2013 — конец периода не указан

  34. Поз. 1780
    Кабель реле блока управления с трёхконтактным разъёмом 2X0,75 L310 Elco 65301167

    Артикул: 65301167

    Период по каталогу: 09-2013 — конец периода не указан
