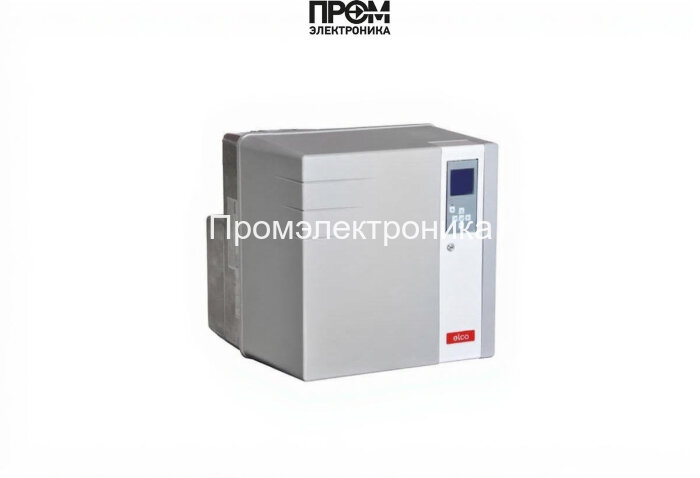

Газовая горелка Elco VG 4.460 V

Газовая горелка Elco VG 4.460 V — техническое описание

Представляем техническое описание газовой горелки Elco VG 4.460 V (арт. 3833900). Решение спроектировано для промышленных котлов и парогенераторов с диапазоном мощности 100–460 кВт. Конструкция ориентирована на надежность, простоту обслуживания и соответствие современным требованиям по энергоэффективности и снижению выбросов. В описании приведены ключевые характеристики, составные узлы и рекомендации по применению с акцентом на эксплуатационную надежность и минимизацию простоев.

Ключевые технические параметры

• Тип топлива: природный газ / пропан (с перенастройкой форсунок).
• Диапазон мощности: 100–460 кВт.
• Режим работы: двухступенчатая с прогрессивной пневморегулировкой.
• Электропитание: 220 В; электродвигатель: 420 Вт; потребляемая мощность: 522 Вт.
• Класс защиты: IP41; рабочая температура: −10…+60 °C; противодавление 0–5 мбар.
• Шумовой уровень: ≤70 дБ; масса: 53 кг; габариты: 64×46.5×47.5 см.

Конструктивные узлы и комплектующие

Горелка Elco VG 4.460 V выполнена по модульной схеме, что упрощает ремонт и замену отдельных элементов. В состав основных деталей входят:

• топливный насос — обеспечивает стабильное давление и подачу газа в форсунки;
• датчик пламени — контролирует наличие горения и сигнализирует блоку управления о нарушениях;
• топочный автомат (контроллер MDE2) — управляет циклами розжига, аварийными блокировками и хранит логи;
• трансформатор розжига — формирует искру для надежного воспламенения газовоздушной смеси;
• реле давления — отслеживает давление в топочной камере и участвует в логике безопасности;
• форсунки — набор сменных сопел для настройки на конкретный тип газа и нагрузку;
• серводвигатель (сервопривод) — плавное регулирование заслонок и дозирования воздуха;
• клапан (газовый запорный клапан) — многокамерный электромеханический узел для аварийного перекрытия топлива;
• электроды — ионизационные/высоковольтные электроды для розжига и контроля ионизационного тока.

Функциональные преимущества

• Прогрессивная пневморегулировка совместно с Variatron обеспечивает экономию электроэнергии и стабильность смеси.
• Модульная архитектура снижает время замены узлов и упрощает складирование запасных частей.
• Интеллектуальный топочный автомат обеспечивает расширенный мониторинг, хранение аварийных кодов и удалённую диагностику.
• Соответствие нормам по NOx и классам EN делает устройство пригодным для современных промышленных объектов.

Рекомендации по эксплуатации

1. Периодическая проверка состояния форсунок, электродов и датчика пламени — не реже одного раза в квартал.
2. Контроль работы реле давления и топливного насоса при вводе в эксплуатацию и после обслуживания.
3. Плановая проверка трансформатора розжига и сервопривода на соответствие заводским параметрам.
4. Использование оригинальных расходных деталей и настройка контроллера MDE2 сертифицированным сервисом.

Техническое решение Elco VG 4.460 V оптимально для объектов, где требуется точное управление тепловой нагрузкой, высокий ресурс и минимальные выбросы. При выборе модели учитывайте требования по противодавлению и типу топлива; для коммерческого оснащения рекомендуется консультация официального поставщика и использование оригинальных комплектующих.
