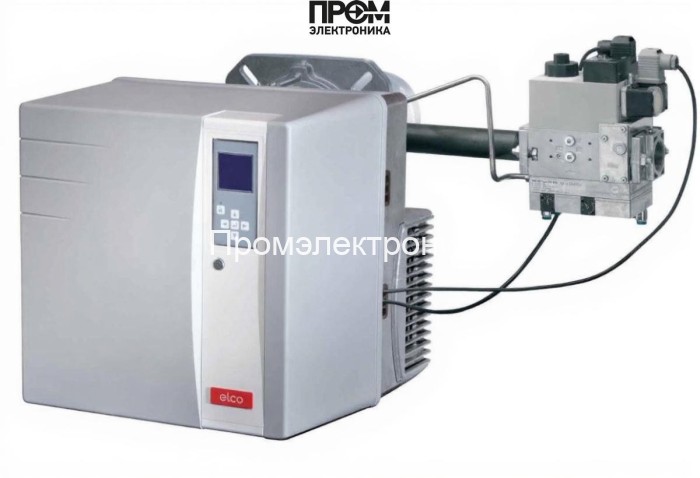

Газовая горелка Elco VG 4.440 D E KL d26

Газовая горелка Elco VG 4.440 D E KL d26 — техническое описание

Предлагаемая газовая горелка Elco VG 4.440 D E KL d26 — профессиональное решение для промышленных котлов и теплогенераторов с двухступенчатым режимом работы и диапазоном мощности 110–440 кВт. Конструкция ориентирована на стабильность горения, безопасность и простоту сервисного обслуживания. Описанная модель оптимизирована для применения в котельных объектов ЖКХ, промышленных предприятий и коммунальной инфраструктуры, где важна энергоэффективность и надежность оборудования.

Ключевые технические параметры

• Тип топлива: природный газ или пропан
• Мощность: 110–440 кВт (двухступенчатая регулировка)
• Длина пламенной трубы: 352 мм (удлинённая)
• Электропитание: 220 В
• Электродвигатель: 420 Вт; потребляемая мощность: 606 Вт
• Класс защиты: IP21; уровень шума: 70 дБ
• Противодавление: 0–5 мбар; соединение: Rp 3/4\" (газовая рампа d26)
• Рабочая температура: от −15 до +60 °C; вес: 45 кг

Основные узлы и комплектующие

Горелка состоит из взаимозаменяемых сервисных узлов, что упрощает диагностику и ремонт. В состав входят:

• топливный насос — обеспечивает стабильную подачу газа и поддержание рабочего давления;
• датчик пламени — оптический/ионный сенсор контроля наличия горения;
• топочный автомат (модуль управления MDE2) — управление ступенями, логика безопасности и журнал ошибок;
• трансформатор розжига — высоковольтный узел для инициирования искры и надежного поджига;
• реле давления — контроль перепадов и защита от опасных перепадов давления;
• форсунки — сменные сопла с оптимизированной геометрией для равномерного горения;
• серво-привод (сервопривод) — механическое управление заслонками и дозировкой воздуха/газа;
• клапан (газовый запорный) — электромеханический запор с быстрым срабатыванием;
• электроды зажигания и ионизации — гарантируют стабильный розжиг и контроль пламени.

Преимущества и эксплуатация

• модульная конструкция — быстрая замена узлов и минимальное время простоя;
• экономичный расход топлива за счет двухступенчатой работы и точной подачи через форсунки;
• встроенные защитные цепи: контроль пламени, давление и защита по напряжению сети;
• удлинённая пламенная труба и теплоизоляция обеспечивают стабильное формирование факела и низкую теплопередачу на корпус;
• простота интеграции в существующие котлы с фланцевым/резьбовым подключением Rp 3/4\".

Рекомендации по обслуживанию

• регулярная проверка фильтра газовой рампы и форсунок — минимум раз в сезон;
• контроль состояния электродов и трансформатора розжига при плановом ТО;
• проверка корректной работы датчика пламени и реле давления после каждого вмешательства;
• своевременная диагностика модуля управления MDE2 и обновление настроек под конкретную систему.

Elco VG 4.440 D E KL d26 — надежная газовая горелка для промышленных применений, сочетающая безопасность, сервисность и энергоэффективность, соответствующая современным требованиям к котельному оборудованию 2026 года.
