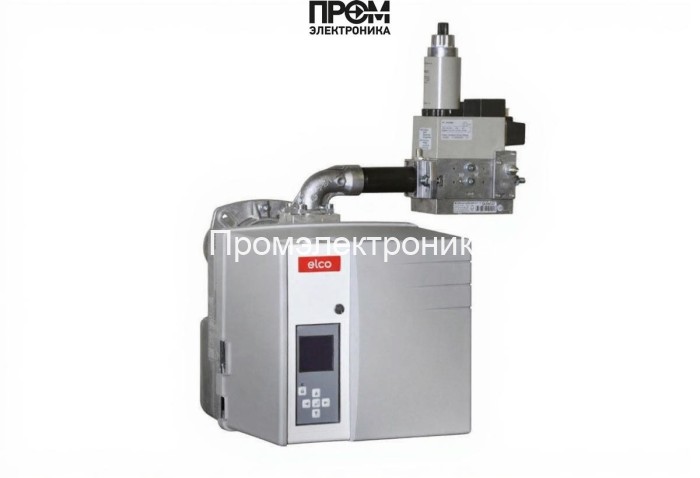

Газовая горелка Elco VG 2.205 V E KN d346

Газовая горелка Elco VG 2.205 V E KN d346 — техническое описание и состав

Техническое описание предназначено для инженеров по эксплуатации и проектировщиков котельных. Газовая горелка Elco VG 2.205 V E KN d346 сочетает промышленную надёжность и современные алгоритмы управления для обеспечения высокой энергоэффективности, минимизации выбросов NOx и стабильного горения в диапазоне 65–205 кВт. Описание опирается на заводские характеристики и включает детализированный перечень основных узлов, ответственных за безопасность, автоматику и регулирование.

Ключевые принципы конструкции

• Модульная конструкция головки с короткой регулируемой пламенной трубой (30–150 мм) обеспечивает быструю замену и точную фокусировку факела.
• Пропорциональное регулирование AGP в паре с микропроцессорным модулем MDE2 — стабильная модуляция подачи газа и воздуха для снижения эмиссии и экономии топлива.
• Электропитание 220 В, двигатель вентилятора 160 Вт, уровень шума ≤65 дБ, класс защиты IP21 — адаптация к промышленным условиям эксплуатации.

Основные компоненты и функции (обязательные элементы горелки)

Ниже перечислены основные детали, из которых состоит горелка; каждая позиция оформлена с указанием роли в системе и требований по диагностике:

• Топливный насос — обеспечивает стабильное давление подачи в рампу и компенсирует пульсации в магистрали.
• Датчик пламени — мгновенное отключение подачи при отсутствии контроля горения; совместим с MDE2 для записи событий.
• Топочный автомат (модуль управления) — MDE2 реализует последовательности розжига, контроль циклов и хранение логов для диагностики.
• Трансформатор розжига — формирует стабильный искровой разряд при старте; протестирован на ресурс и помехоустойчивость.
• Реле давления — защита по противодавлению и контроль соответствия рабочих диапазонов (0–2.6 мбар противодавления).
• Форсунки — распределяют газ по рампе d346; подбор конфигурации под природный газ или пропан обеспечивает оптимальную эмиссию.
• Сервопривод — точное позиционирование дроссельных и золотниковых узлов для стабильной модуляции мощности.
• Клапан — запорные и регуляторные элементы в газовой магистрали с контролем герметичности.
• Электроды — контроль розжига и стабилизации факела, выполнены из антикоррозионных сплавов для длительного ресурса.

Эксплуатационные рекомендации и SEO 2026 — акценты

• Поддерживать заводские настройки AGP и MDE2 для минимальных выбросов NOx и оптимального КПД.
• Периодическая проверка датчиков пламени, электрода розжига и герметичности рампы уменьшает риск аварий и снижения эффективности.
• Применять оригинальные форсунки и сервоприводы Elco для соответствия рабочим диапазонам давления 4–19 мбар на рампе.

Документ содержит практическую информацию для проектирования, монтажа и техобслуживания. Для интеграции в систему управления котельной рекомендуется использовать диагностические функции MDE2 и следовать регламентам EN/DIN, что гарантирует соответствие нормативам и долговечность эксплуатации.
