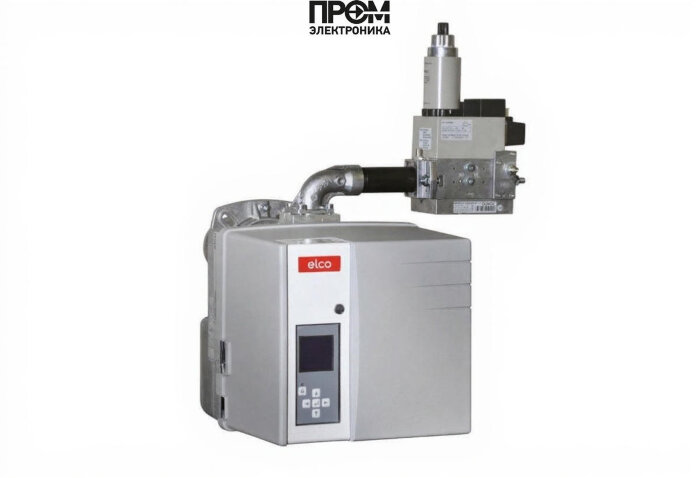

Газовая горелка Elco VG 2.160 M E KL d411

Газовая горелка Elco VG 2.160 M E KL d411 — техническое и компактное описание

Elco VG 2.160 M E KL d411 — промышленная газовая горелка с электронным управлением для котловной мощности 50–160 кВт. Решение разработано с прицелом на энергоэффективность и соответствие современным экологическим нормам Low NOx. Конструкция обеспечивает стабильную модуляцию подачи топлива и воздуха, высокую повторяемость работы и удобство технического обслуживания.

Ключевые параметры

• Рабочий диапазон мощности: 50–160 кВт;
• Вид топлива: природный газ / пропан;
• Электропитание: 220 В; электродвигатель вентилятора 160 Вт;
• Длина пламенной трубы: 270 мм (удлинённая);
• Класс защиты: IP21; рабочая температура: от −20 до +70 °C;
• Габариты/вес: 63.8×33.1×58.2 см / 26 кг.

Конструкция и составные узлы

Горелка моделирует промышленный уровень интеграции ключевых узлов. В состав оборудования входят как механические, так и электрические компоненты, оптимизированные для длительной эксплуатации и простой замены при ТО. Основные детали и модули горелки:

• топливный насос — обеспечивает стабильную подачу газа в рампу и поддерживает требуемое рабочее давление;
• датчик пламени — оптический/ионный элемент контроля наличия стабильного факела и сигнализации при погасании;
• топочный автомат (микропроцессорный блок управления MDE2) — реализует алгоритмы модуляции, логику безопасности и журнал событий;
• трансформатор розжига — высоковольтный узел для генерации искры при пуске;
• реле давления — контроль перепада давления в системе и аварийное отключение при нарушениях;
• форсунки — газораспределительный узел рампы d411 с фильтрацией и точной дозировкой;
• сервопривод — механизм управления дросселем и компромисс при модуляции воздуха/газа;
• клапан (запорно-регулирующие элементы) — многоклапанная система для обеспечения герметичности и безопасности;
• электроды — искровой и ионизационный электроды для розжига и контроля пламени.

Функциональные преимущества

• Прецизионная электронная модуляция снижает расход топлива и минимизирует выбросы, что важно для соответствия стандартам 2026 года.
• Интегрированная система безопасности: контроль герметичности клапанов, реле давления и автоматические сценарии отключения.
• Удобство обслуживания за счёт модульной конструкции: быстрая замена форсунок, электродов и фильтров рампы.
• Гибкость интеграции: стандартное фланцевое подключение Rp 3/4" и регулируемая длина пламенной трубы упрощают монтаж в существующих котлах.

Эксплуатация и ТО

• Перед пуском — проверка электрической сети, заземления и давления в рампе (2.8–17.5 мбар).
• Регулярные операции: очистка фильтра рампы, проверка герметичности клапанов, тесты датчика пламени и журналов контроллера.
• Рекомендуемая периодичность — визуальный осмотр и очистка каждые 3–6 месяцев; полная сервисная проверка электроники и балансировка вентилятора — ежегодно.

Elco VG 2.160 M E KL d411 представляет собой технически выверенное решение для промышленных и коммунально-бытовых котельных: сочетание модуляции, надежных компонентов (топливный насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапан, электроды) и удобства обслуживания делает её оптимальным выбором для объектов с переменной нагрузкой и жёсткими требованиями по выбросам и экономичности.
