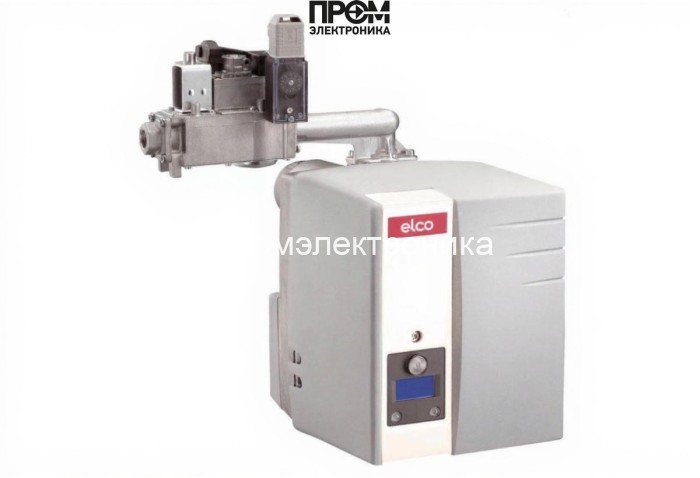

Газовая горелка Elco VG 1.55

Техническое описание газовой горелки Elco VG 1.55

Elco VG 1.55 — промышленная газовая горелка одноступенчатого типа мощностью 35–55 кВт, разработанная для стабильной и безопасной работы на природном и сжиженном газе. Конструкция ориентирована на автоматизированные котельные установки среднего класса, где важны точность горения, долговечность и простота обслуживания. Рабочий диапазон температур от −10 до +60 °C и допустимое противодавление 0–2 мбар обеспечивают совместимость с типовыми водогрейными и паровыми котлами.

Ключевые характеристики

• Мощность: 35–55 кВт (одноступенчатое управление).
• Электропитание: 220 В; потребляемая мощность 120 Вт.
• Электродвигатель вентилятора: 85 Вт.
• Класс защиты: IP21; уровень шума ≤ 74 дБ.
• Противодавление камеры сгорания: 0–2 мбар.

Комплектация и основные узлы горелки

Конструктивно Elco VG 1.55 состоит из модульных узлов, обеспечивающих последовательность и безопасность рабочего процесса. В описании ниже перечислены компоненты, критичные для функционирования и обслуживания оборудования:

• Топливный насос — обеспечивает стабильную подачу газа в блок форсунок при заданном давлении и выполняет функцию первичного регулирования расхода.
• Датчик пламени — фотосенсор или ионизационный электрод, контролирующий наличие стабилизированного факела и инициирующий аварийное выключение при исчезновении пламени.
• Топочный автомат — блок управления безопасностью (TCG), реализующий логику запуска, контроля пламени, блокировок и последовательность операций при пуске/останове.
• Трансформатор розжига — отвечает за образование искрового разряда между электродами для надежного поджига газо-воздушной смеси.
• Реле давления — защитный элемент, контролирующий дифференциальное и статическое давление в топке; предотвращает работу при недопустимых перепадах.
• Форсунки — высокоточные распылители газа, формируют оптимальную смесь и геометрию факела для минимизации NOx и равномерного теплопереноса.
• Сервопривод — механический исполнитель для регулирования заслонок или газового крана при изменении режимов работы (в одноступенчатых системах используется для тонкой подстройки).
• Клапан — электромагнитный или шаровый запорный элемент, обеспечивающий герметичное перекрытие подачи топлива при отключении автоматики.
• Электроды — комплект поджига и ионизации, выполненные из износостойких сплавов для поддержания стабильного искрового промежутка и контроля пламени.

Эксплуатационные и сервисные рекомендации

• Регулярная проверка и очистка форсунок и пламенной головы каждые 3–6 месяцев.
• Тестирование датчика пламени и трансформатора розжига при каждом профилактическом осмотре.
• Проверка реле давления и герметичности клапанов перед сезонным пуском.
• Использование сертифицированных запчастей Elco для замены электродов, форсунок и сервоприводов.

Elco VG 1.55 интегрируется в современные котельные системы благодаря модульной архитектуре блока управления и универсальным монтажным фланцам. Продуманная компоновка узлов упрощает диагностику, минимизирует время простоя и соответствует актуальным требованиям надежности и экологии.
