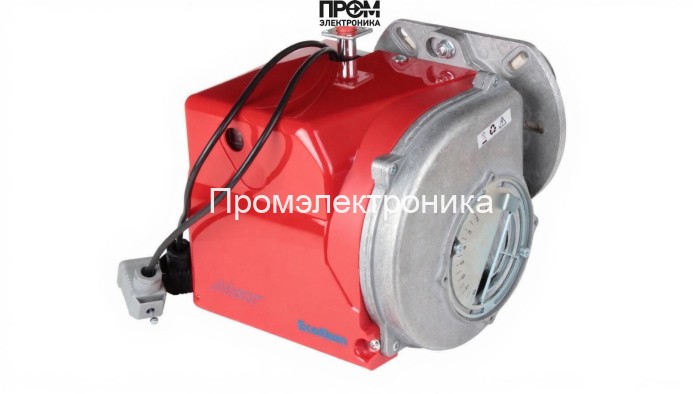

Газовая горелка Ecoflam MAX GAS 70 E PR TL

Газовая горелка Ecoflam MAX GAS 70 E PR TL — техническое описание и состав узлов

Ecoflam MAX GAS 70 E PR TL — промышленная двухступенчатая (прогрессивная) газовая горелка для котлов малой и средней мощности с диапазоном 25–70 кВт. Конструкция ориентирована на высокую энергоэффективность, стабильность горения при противодавлении до 3 мбар и минимальные выбросы NOx (класс II по EN 676). Применяется для природного газа и сжиженного пропан–бутана при давлении рампы 1–1.6 мбар. Корпус горелки защищён по классу IP40, питание 220 В, вес 9 кг.

Ключевые технические параметры

• Мощность: 25–70 кВт
• Тип: двухступенчатая (прогрессивная)
• Длина пламенной трубы: 185 мм (удлинённая)
• Электропитание: 220 В; потребляемая мощность 150 Вт; двигатель 75 Вт
• Класс защиты: IP40; уровень шума 65 дБ
• Рабочая температура: от −20 до +60 °C
• Соединение: Rp 3/4"

Состав и основные узлы

Модульная моноблочная конструкция объединяет все рабочие элементы для упрощённого монтажа и сервисного обслуживания. В состав горелки входят следующие критически важные компоненты:

• Топливный насос — обеспечивает стабильную подачу газа к рампе при заданном давлении, адаптируется под природный или сжиженный газ.
• Датчик пламени — контролирует наличие и качество горения, интегрируется в систему безопасности для мгновенного отключения при нестабильности.
• Топочный автомат — управляет последовательностью запуска и защитными алгоритмами, обеспечивает двухступенчатую регулировку мощности.
• Трансформатор розжига — формирует искровой разряд для инициации воспламенения через электроды.
• Реле давления — поддерживает контроль над противодавлением в камере сгорания и предотвращает работу при неблагоприятных условиях.
• Форсунки — дискретная подача газа по секциям, оптимизирована под рабочие режимы 25–70 кВт.
• Сервопривод — SIEMENS-исполнение, точное переключение ступеней, долговечный привод заслонок и клапанов.
• Клапан — газовый запорный и распредуточный, с быстродействием для аварийного перекрытия.
• Электроды — заземлённые и управляемые высоковольтным трансформатором розжига для стабильного воспламенения.

Особенности монтажа и эксплуатации

• Монтажный фланец с шарниром обеспечивает быстрый доступ к сервисным узлам без демонтажа горелки.
• Рекомендуемая периодичность обслуживания: проверка электроники, датчика пламени и сервопривода каждые 6–12 месяцев.
• Очистка огневой головы и форсунок для сохранения КПД и стабильности эмиссии.

Ecoflam MAX GAS 70 E PR TL — решение для объектов с требованием к точному регулированию тепловой мощности, низким выбросам и надёжности в продолжительном цикле эксплуатации.
