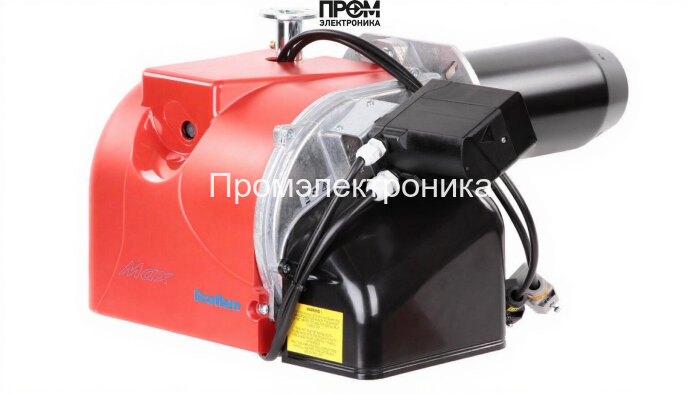

Газовая горелка Ecoflam MAX GAS 250 PAB TL MB-ZRDLE 405

Техническое описание газовой горелки Ecoflam MAX GAS 250 PAB TL MB‑ZRDLE 405

Ecoflam MAX GAS 250 PAB TL MB‑ZRDLE 405 — промышленная двухступенчатая газовая горелка, разработанная для стабильной и экономичной работы в котлах средней и повышенной мощности (60–240 кВт). Конструкция ориентирована на длительную эксплуатацию в диапазоне температур от ‑10 до +60 °C, обеспечивает высокую степень контроля горения и простоту сервисного обслуживания.

Ключевые конструктивные элементы

• Топливный насос — обеспечивает точное дозирование подачи газа/смеси и стабильность давления на рампе при изменении нагрузки.
• Датчик пламени — оптический/ионный контроль наличия горения с быстрым отключением при сбоях для обеспечения безопасности.
• Топочный автомат — логический блок управления двухступенчатым режимом, реализует алгоритмы пуска, розжига и контроля переходных процессов.
• Трансформатор розжига — высоковольтный источник для надежного поджига электрода при любых эксплуатационных условиях.
• Реле давления — контролирует противодавление и аварийно блокирует подачу топлива при выходе параметров за допуск.
• Форсунки — сменные распылители с точной геометрией для равномерного распределения струи и оптимального смесеобразования.
• Сервопривод — исполнительный механизм для регулировки заслонок и дросселей при изменении режима работы.
• Клапан — запорные и предохранительные газовые клапаны с быстродействием для неотложной остановки подачи топлива.
• Электроды — заземленные и рабочие электроды для стабильного розжига и формирования искровой цепи.

Технические преимущества и эксплуатационные особенности

• Двухступенчатая схема управления позволяет экономно работать при частичных нагрузках и надежно переходить на полную мощность при пиковых потребностях.
• Удлинённая пламенная труба (280 мм) снижает тепловые напряжения в топке и увеличивает равномерность теплоотдачи.
• Интегрированный топочный автомат и реле давления обеспечивают защиту от самопроизвольного отключения и позволяют реализовать диагностические протоколы для сервисного мониторинга.
• Модульность узлов (форсунки, трансформатор розжига, сервопривод) упрощает плановое обслуживание и сокращает время простоя при ремонте.
• Конструкция с IP40 и электродвигателем 200 Вт при общей потребляемой мощности 400 Вт обеспечивает баланс прочности и энергоэффективности.

Рекомендации по установке и сервису

• Устанавливать на котлы с фланцевым подключением и подводом газа Rp 3/4"; обеспечить доступ для регулярной проверки форсунок и датчика пламени.
• Периодически проверять состояние электродов и трансформатора розжига; при нестабильном розжиге заменить/отрегулировать форсунки и сервопривод.
• Контролировать показания реле давления и параметров рампы (4–41 мбар); при отклонениях — немедленная остановка и диагностика.
• Хранить запасные форсунки, прокладки и предохранительные клапаны для быстрого ремонта и минимизации простоя оборудования.

Профессиональная конфигурация компонентов и продуманная модульная архитектура делают Ecoflam MAX GAS 250 PAB TL MB‑ZRDLE 405 оптимальным решением для промышленных и коммунальных котельных, где требуются надежность, безопасность и простота интеграции в современные системы автоматизации и удаленного мониторинга.
