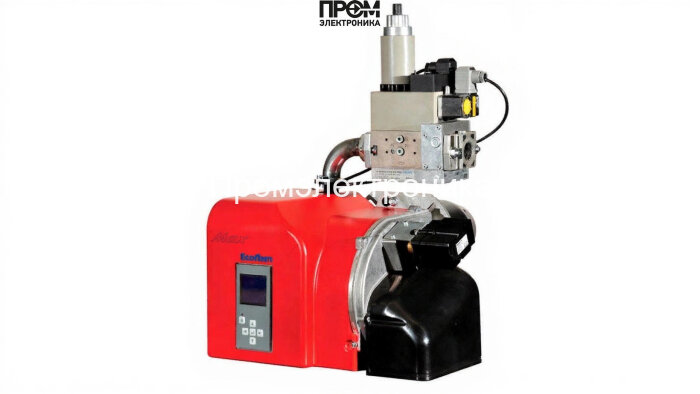

Газовая горелка Ecoflam MAX GAS 250 LN PAB TC SGT MB-ZRDLE 407

Газовая горелка Ecoflam MAX GAS 250 LN — техническое описание и состав узлов

Техническое описание предназначено для инженеров и специалистов по эксплуатации. Газовая горелка Ecoflam MAX GAS 250 LN — двухступенчатая газовая горелка мощностью 60–240 кВт, рассчитанная на питание 220 В, с короткой пламенной трубой 180 мм и рампой давления 3–22.5 мбар. В тексте представлены конструктивные узлы, эксплуатационные параметры и ключевые характеристики для проектирования и обслуживания.

Ключевые характеристики

• Мощность: 60–240 кВт (двухступенчатая схема управления).
• Пламенная труба: короткая, длина 180 мм, оптимизированная для компактных топочных камер.
• Электропитание: 220 В, потребляемая мощность 400 Вт; электродвигатель 200 Вт.
• Рабочие давления: противодавление 0–5 мбар; давление газа в рампе 3–22.5 мбар.
• Габариты/вес: 46×43.5×26.4 см, вес 11.5 кг; класс защиты IP40.
• Соединение: Rp 1" для подключения газовой рампы.

Конструкция и состав основных узлов

Модульная конструкция горелки обеспечивает простоту монтажа, сервисного доступа и интеграции в котельные установки. В корпусе реализованы отдельные монтажные отсеки для газового и электрического оборудования, что упрощает диагностику и замену компонентов.

• Топливный насос — обеспечивает стабильную подачу газа к рампе при заданном давлении и работает в паре с регулятором давления.
• Датчик пламени — оптический/ионизационный датчик безопасности для контроля факта горения и быстрого отключения при погасании.
• Топочный автомат (блок управления) — реализует логику двухступенчатого запуска, тайминги розжига и защитные алгоритмы по давлению и пламени.
• Трансформатор розжига — высоковольтный узел для образования искрового промежутка на электродах при запуске.
• Реле давления — контролирует наличие требуемого давления на рампе и предотвращает подачу топлива при нарушениях.
• Форсунки — комплект форсунок оптимизирован под природный/сжиженный газ; обеспечивают формирование факела в пламенной трубе.
• Сервопривод — управляет положением газового клапана и дросселирующими органами в двухступенчатом режиме.
• Клапан (газовый запорный) — электромеханический клапан с быстродействующим зацеплением и уплотнениями для герметичности.
• Электроды — зажигающие и ионизационные электроды, выполненные из жаропрочных сплавов для стабильного розжига и контроля пламени.

Эксплуатация и техническое обслуживание

• Проконтролировать герметичность газовой рампы и корректность подсоединения Rp 1" перед вводом в эксплуатацию.
• Периодическая проверка датчика пламени и состояния электродов — не реже одного раза в 6 месяцев.
• Регулировка давления и проверка работы реле давления при замене топлива или изменении состава газовой смеси.
• Техническое обслуживание сервопривода и трансформатора розжига согласно регламенту производителя.

Газовая горелка Ecoflam MAX GAS 250 LN спроектирована для надёжной работы в котельных средних и крупных мощностей, сочетая модульность, безопасность и простоту обслуживания. При корректной наладке и соблюдении регламента обеспечивается длительный срок службы ключевых узлов и стабильная энергоэффективность системы.
