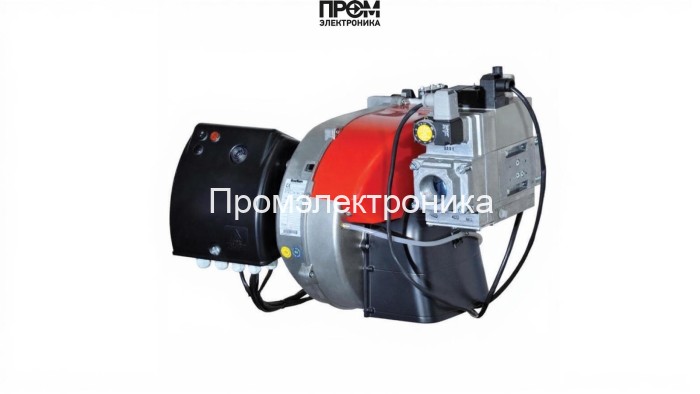

Газовая горелка Ecoflam MAX GAS 170 P TL TW LN GN SR MB-DLE 410

Газовая горелка Ecoflam MAX GAS 170 P TL — техническое описание и состав узлов

Ecoflam MAX GAS 170 P TL — профессиональная одноступенчатая газовая горелка мощностью 55–175 кВт, разработанная для промышленных и коммунальных котельных. Конструкция ориентирована на надёжность, простоту обслуживания и соответствие современным требованиям энергоэффективности и безопасности 2026 года. В основе модели — удлинённая пламенная труба 280 мм, адаптированная для глубоких топочных камер и устойчивой работы при противодавлении 0–5 мбар.

Ключевые технические параметры

• Тип топлива: газовая
• Диапазон мощности: 55–175 кВт
• Электропитание: 220 В, потребление 380 Вт
• Электродвигатель: 200 Вт
• Класс IP: IP40
• Давление рампы: 2–6.5 мбар
• Рабочая температура: −10…+60 °C
• Габариты: 56×39.2×31.1 см, вес 11.5 кг

Состав основных узлов и функциональные элементы

Горелка имеет модульную архитектуру, обеспечивающую быструю диагностику и замену компонентов. Основные элементы конструкции:

• Топливный насос — обеспечивает стабильную подачу газа к рампе при заданном давлении, совместим с регулировкой 2–6.5 мбар;
• Датчик пламени — электронный мониторинг наличия факела, быстрый аварийный отсеч при пропадании пламени;
• Топочный автомат — логика управления запуском/остановом, последовательность розжига и контроля безопасности;
• Трансформатор розжига — обеспечивает надёжную искру для электродов при старте, рассчитан на интенсивную эксплуатацию;
• Реле давления — контроль противодавления и защитный триггер при отклонениях от заданного рабочего режима;
• Форсунки — газовая рампа с точной подачей через форсунки для равномерного распределения топлива;
• Сервопривод — механизм регулировки положения заслонок и дозировки воздуха/газа для стабильного горения;
• Клапан — запорные и предохранительные клапаны в системе подачи газа для аварийной блокировки;
• Электроды — электрические элементы розжига и ионизации, обеспечивают надёжный старт и контроль пламени.

Преимущества и эксплуатационные рекомендации

• Модульность — упрощённая замена узлов и минимальные простои при обслуживании;
• Энергоэффективность — оптимизированный расход электроэнергии и точная подача топлива;
• Устойчивость к противодавлению до 5 мбар — подходит для современных котлов с глубокой камерой сгорания;
• Рекомендуется регулярная проверка форсунок, состояния электродов и элементов системы безопасности каждые 6–12 месяцев.

Ecoflam MAX GAS 170 P TL — решение для тех, кто требует стабильной тепловой отдачи и предсказуемой эксплуатации в условиях промышленной и коммунальной энергетики.
