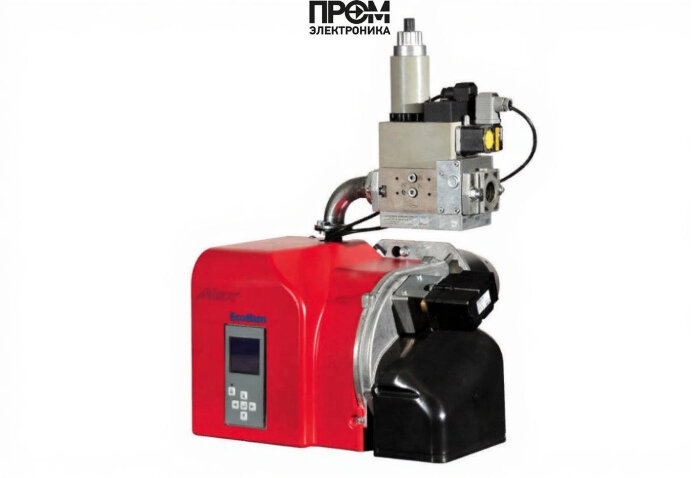

Газовая горелка Ecoflam MAX GAS 170 LN PAB TC GN MB-ZRDLE 410

Газовая горелка Ecoflam MAX GAS 170 LN PAB TC GN MB‑ZRDLE 410 — техническое описание и состав

Техническое описание предназначено для инженеров и монтажников. Ecoflam MAX GAS 170 — двухступенчатая газовая горелка итальянского производства, рассчитанная на диапазон тепловой мощности 55–170 кВт. Модель спроектирована для промышленных и коммунально‑бытовых котлов, где требуется надежная работа в частичных и номинальных режимах, простота обслуживания и интеграция в современные системы автоматики.

Ключевые характеристики

• Вид топлива: газовая
• Мощность: 55–170 кВт
• Исполнение: двухступенчатое управление
• Длина пламенной трубы: 180 мм (короткая)
• Электропитание: 220 В, электродвигатель 200 Вт, потребляемая мощность 380 Вт
• Класс защиты: IP40; рабочая температура: −10…+60 °C
• Давление газа рампы: 2–6.5 мбар; противодавление: 0–5 мбар
• Габариты и масса: 48.1×43.5×26.3 см, вес 11.5 кг

Конструкция — основные узлы и элементы

Горелка выполнена модульно, что упрощает обслуживание и модернизацию. В составе конструкции выделяются следующие элементы, критичные для надежной работы и безопасности:

• топливный насос — обеспечивает стабильную подачу газа в рампу и корректную работу при колебаниях давления;
• датчик пламени — контролирует наличие и качество факела, взаимодействует с системой защиты;
• топочный автомат — реализует логику запуска/остановки и двухступенчатый режим работы;
• трансформатор розжига — обеспечивает образование искры для инициирования горения на электродах;
• реле давления — контролирует рабочее и противодавление в системе, предотвращая аварийные состояния;
• форсунки — дозируют подачу топлива в область горения, обеспечивая равномерный факел;
• серводвигатель (сервопривод) — управляет заслонками и положением смесительных узлов для оптимизации подачи воздуха;
• клапан — запорная арматура газовой рампы с электромагнитным управлением;
• электроды — ионизационные/розжиговые электроды, совместно с трансформатором обеспечивают поджиг и контроль пламени.

Эксплуатация и обслуживание

• Регламентный контроль герметичности рампы и давления газа в диапазоне 2–6.5 мбар.
• Проверка работы датчика пламени и системы розжига при каждом вводе в эксплуатацию.
• Очистка головы сгорания и проверка форсунок и электродов не реже одного раза в год.
• Диагностика сервопривода и реле давления при признаках нестабильной работы.

Ecoflam MAX GAS 170 — решение для модернизации котельных и новых проектов, где требуется точное управление тепловой мощностью, соответствие современным нормам и возможность интеграции в системы автоматизации 2026 года.
