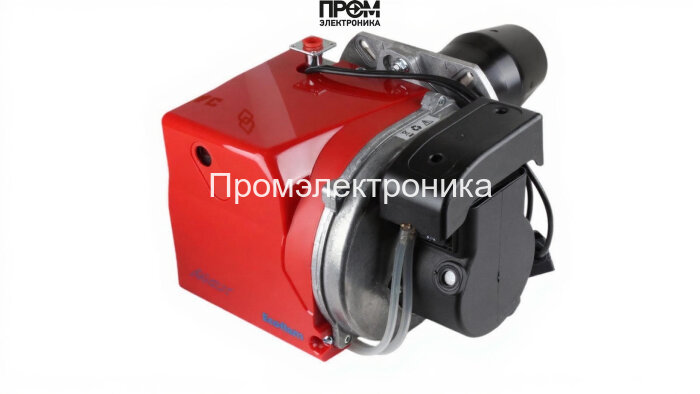

Газовая горелка Ecoflam MAX GAS 120 E PR TC

Газовая горелка Ecoflam MAX GAS 120 E PR TC — техническое описание и состав узлов

Данное описание предназначено для инженеров по отоплению и сервисных специалистов. Горелка Ecoflam MAX GAS 120 E PR TC — промышленная двухступенчатая прогрессивная газовая горелка мощностью 40–120 кВт, разработанная для стабильной работы на природном и сжиженном газе. Материал корпуса и конструктивные решения ориентированы на длительную эксплуатацию при температуре окружающей среды от -10 до +60 °C и защите IP40.

Ключевые узлы и функциональные элементы

Конструкция горелки включает набор взаимосвязанных узлов, каждый из которых обеспечивает безопасность, точность управления и надёжность работы:

• Топливный насос — обеспечивает подачу газа к рампе с заданным давлением (рампа 1–4.5 мбар), снабжён фильтрацией и стабилизацией расхода;
• Датчик пламени — быстродействующий сенсор контроля наличия горения, интегрированный в головку сгорания для оперативной блокировки при погасании;
• Топочный автомат — управляющий контроллер с алгоритмами прогрессивной двухступенчатой модуляции и защитными логиками по давлению и пламени;
• Трансформатор розжига — формирует импульсы высокого напряжения для искрообразования на электроды, обеспечивает надёжный старт при температурных колебаниях;
• Реле давления — следит за противодавлением (0–3.5 мбар) и блокирует работу при выходе параметров за допуски;
• Форсунки — комплект сменных форсунок для точной дозировки топлива на каждом рабочем диапазоне мощности;
• Сервопривод — исполнительный механизм (сервоисполнители SIEMENS) для управления заслонками воздуха и положением клапана ступенчатого регулирования;
• Клапан — запорный газовый клапан с двойной секцией для обеспечения безопасности и быстрого перекрытия подачи;
• Электроды — заземлённые и изолированные электроды розжига/контроля пламени, выполнены из коррозионностойких материалов.

Технические параметры и эксплуатация

• Мощность: 40–120 кВт; рекомендованная установка до 96 кВт для стандартных котлов.
• Длина пламенной трубы: 160 мм (короткая камера), муфта Rp 1/2" для рампы.
• Электропитание: 220 В; электродвигатель 75 Вт; потребляемая мощность 190 Вт; класс защиты IP40.
• Вес: 8 кг; габариты 36.4 × 25.2 × 20.9 см; уровень шума 65 дБ.

Особенности монтажа и обслуживания

• Шарнирный фланец и крепёжный болт упрощают доступ к огневой голове для замены форсунок и чистки электродов.
• Регулярная проверка датчика пламени, реле давления и состояния сервоприводов — гарантия стабильной работы и низких выбросов.
• Интеграция с автоматикой котла возможна через стандартные сигнальные выходы топочного автомата.

Ecoflam MAX GAS 120 E PR TC — решение для объектов, где требуется сочетание простоты обслуживания, безопасности и точной регулировки тепловой мощности при соблюдении современных экологических требований.
