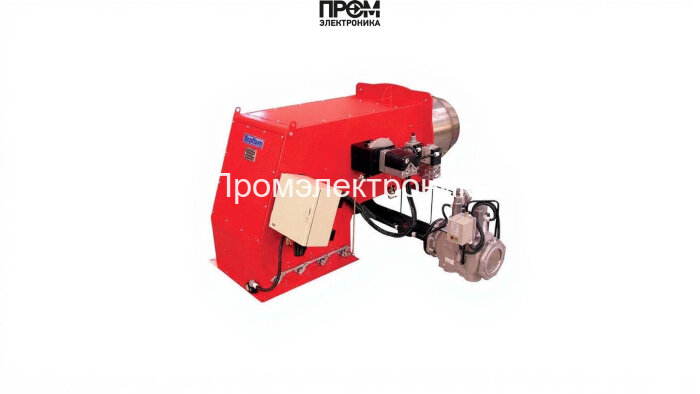

Газовая горелка Ecoflam BLU TS 34000.1 LN PRE TC HT

Газовая горелка Ecoflam BLU TS 34000.1 LN PRE TC HT — техническое описание

Предлагаемое промышленное решение Ecoflam BLU TS 34000.1 LN PRE TC HT — модульная газовая горелка для котловых и паровых установок с диапазоном полезной мощности 5 500–34 000 кВт. Конструкция ориентирована на надежную работу в автоматизированных котельных, обеспечивает LOW NOx-исполнение и соответствие современным экологическим требованиям. Питание: 220/380 В; температура эксплуатации от −10 до +60 °C; возможна подача подогретого воздуха до +200 °C. Вес 50 кг, габариты 207.9 × 108 × 107.3 см.

Ключевые характеристики (кратко)

• Вид топлива: газовая
• Диапазон мощности: 5 500–34 000 кВт
• Режимы работы: двухступенчатая и электронно-модулируемая
• Питание: 220/380 В
• Тип пламенной трубы: короткая, LOW NOx
• Рабочая температура: −10…+60 °C (возможность нагрева воздуха до +200 °C)

Конструктивные узлы и состав горелки

Горелка выполнена как интегрированная система, включающая механические и электронные модули управления. Основные функциональные элементы:

• Топливный насос и газовый клапанный узел — обеспечивают дозированную подачу топлива и безопасную отсечку при авариях.
• Датчик пламени — контролирует наличие и устойчивость горения; реализована совместимость с системами контроля по пироэлектрическим и ионизационным принципам.
• Топочный автомат (модуль управления) — микропроцессорная логика для розжига, самодиагностики и управления модуляцией мощности.
• Трансформатор розжига и электроды — гарантируют надежный искровой запал при старте в широком диапазоне условий.
• Реле давления и датчики температур — обеспечивают защиту и автоматическое отключение при выходе параметров за нормы.
• Форсунки и система смесеобразования — настроены для минимизации выбросов NOx и стабильного пламени при различных противопожатиях.
• Сервопривод и механические приводы клапанов — реализуют точную двухступенчатую и прогрессивную модуляцию подачи топлива.

Эксплуатационные и сервисные особенности

• Монтаж и пусконаладка: фланцевое исполнение корпуса, типовой набор крепежа и интерфейсы для интеграции с котельной автоматикой.
• Техническое обслуживание: проверка форсунок, чистка вентилятора, контроль уплотнений и состояния электродов; рекомендована годовая ревизия автоматики.
• Сервисная совместимость: запасные части — форсунки, электроды розжига, уплотнения, элементы блока автоматики.

Преимущества для систем отопления и парогенерации

• Экономичность при модуляции нагрузки за счёт электронного управления и сервоприводов.
• Соответствие современным нормам по выбросам NOx благодаря огневой голове LOW NOx и точному смесеобразованию.
• Универсальность: подходит для котлов до 27 200 кВт при корректной камере сгорания и учёте сопротивления дымохода.

Ecoflam BLU TS 34000.1 LN PRE TC HT — технически выверенное решение для крупных котельных и промышленных установок, где требуется высокая надёжность, безопасность и соответствие требованиям 2026 года по энергоэффективности и экологичности.
