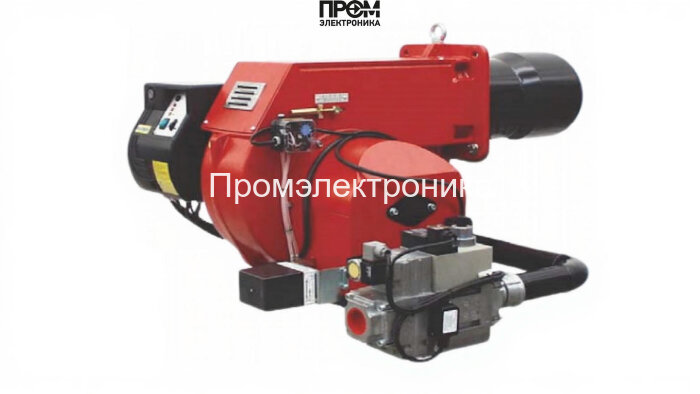

Газовая горелка Ecoflam BLU TS 2000.1 LN PRE TL HT

Газовая горелка Ecoflam BLU TS 2000.1 LN PRE TL HT — техническое описание и состав

Предлагаемая модель Ecoflam BLU TS 2000.1 LN PRE TL HT — промышленная газовая горелка с электронным управлением, разработанная для стабильной эксплуатации на мощностях от 414 до 2150 кВт. Решение ориентировано на задачи промышленного и коммунального теплоснабжения, где критичны точность регулирования, энергоэффективность и минимизация выбросов. Конструкция модульная, что упрощает монтаж, пусконаладку и регламентное обслуживание.

Ключевые технические параметры

• Диапазон мощности: 414–2150 кВт;
• Электропитание: 220/380 В; электродвигатель 4000 Вт; потребляемая мощность 5500 Вт;
• Длина пламенной трубы: 545 мм (удлинённая, LOW NOx исполнение);
• Класс защиты электрооборудования: IP55; рабочая температура от −10 до +60 °C;
• Уровень звукового давления: ~78.6 дБ; вес 94 кг; габариты 125.5×60.9×51 см;
• Тип топлива: газ (G20, G25, G30, G31); исполнение: двухступенчатая / прогрессивная / электронно-модулируемая.

Состав и критические узлы горелки

Конструктивно горелка включает ряд ответственных компонентов, обеспечивающих безопасность, точность и скорость реакции на изменение нагрузки. В описании перечислены основные элементы, обязательные для надёжной работы и лёгкого сервисного обслуживания:

• топливный насос — обеспечивает стабильное давление и подачу газа/смешивающей рампы в диапазоне рабочих режимов;
• датчик пламени — электронный элемент контроля наличия факела, интегрирован с системой безопасности;
• топочный автомат — логический модуль управления последовательностью пуска/остановки и защитными алгоритмами;
• трансформатор розжига — высоковольтный модуль для инициирования искры и устойчивого розжига;
• реле давления — контролирует давление в газовой системе и инициирует аварийные блокировки при отклонениях;
• форсунки — сменные распылители топлива с точной геометрией сопла для оптимального смешения и низких выбросов;
• серводвигатель (серво) — обеспечивает позиционирование воздушной заслонки и плавную модуляцию подачи воздуха;
• клапан (газовый/воздушный) — многоступенчатые электромеханические запорные элементы с высокими показателями герметичности;
• электроды — система зажигания и контроля пробоя, выполнена из износостойких материалов и расположена для простого доступа при техобслуживании.

Описание функциональности и преимущества

• Электронная модуляция мощности обеспечивает точное соответствие тепловой нагрузки и минимизацию расходов топлива.
• Система безопасности на базе топочного автомата, датчика пламени и реле давления обеспечивает автоматическую блокировку при авариях.
• Модульность конструкции упрощает замену форсунок, электродов и сервоприводов без демонтажа основного корпуса.
• Корпус и электроузлы, соответствующие IP55, гарантируют надёжность в типовых производственных условиях.

Рекомендации по интеграции и обслуживанию

Рекомендуется подключение к системе управления котельной с функцией удалённого мониторинга и периодическая калибровка датчиков. Регламентное ТО включает проверку герметичности газовой системы, тестирование датчика пламени и трансформатора розжига, замену форсунок и очистку вентилятора. При соблюдении инструкций срок службы и стабильность работы соответствуют нормам промышленного оборудования.
