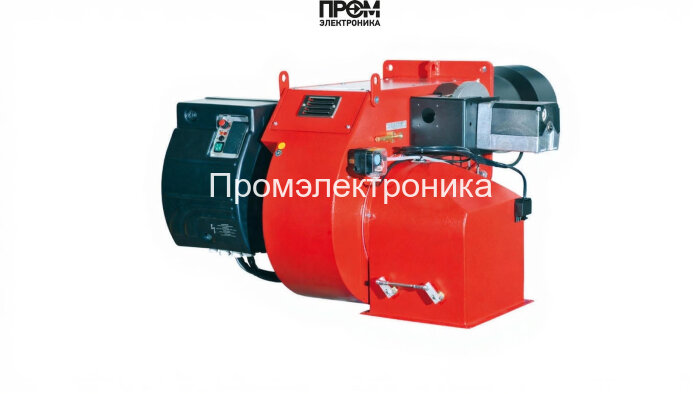

Газовая горелка Ecoflam BLU 4000.1 PR TC VGD 20.503

Техническое описание газовой горелки Ecoflam BLU 4000.1 PR TC VGD 20.503

Представленная газовая горелка Ecoflam BLU 4000.1 — промышленное решение класса «прогрессивная модуляция» для котловых и теплотехнических установок средней и высокой мощности. Конструкция оптимизирована под эксплуатационные требования 2026 года: повышенная надежность узлов, упрощённый доступ для сервисного обслуживания и совместимость с современными системами управления. В тексте использованы ключевые технические параметры и подробное перечисление составных деталей, необходимых для корректной интеграции и ремонта.

Основные узлы и составные детали

• Топливный насос — обеспечивает стабильную подачу топлива в рампу при заданном давлении, встроенная защита от перегрузок.
• Датчик пламени — оптический/ионный датчик контроля пламени для быстрого отключения при затухании и предотвращения аварий.
• Топочный автомат — центральный блок автоматики с логикой прогрева, последовательностью розжига, мониторингом параметров и интерфейсом для интеграции в SCADA.
• Трансформатор розжига — формирует высоковольтный импульс для поджига электродов; исполнение рассчитано на длительные циклы включения.
• Реле давления — обеспечивает контроль минимального и максимального давления газа в рампе, аварийное отключение при выходе за пределы.
• Форсунки — комплект сменных сопел для точного дозирования газовой смеси и обеспечения оптимального состава факела.
• Сервопривод — исполнительный механизм для модуляции воздуха/газа, совместим с управляющим блоком прогрессивного исполнения.
• Клапан — газовый запорный клапан секции безопасности с электроприводом и каналом сброса избыточного давления.
• Электроды — электроды розжига и контроля искрового промежутка, исполнение с повышенной коррозионной стойкостью.

Ключевые технические характеристики

• Мощность: 875–3900 кВт;
• Длина пламенной трубы: 365 мм (короткая);
• Электропитание: 220/380 В, потребляемая мощность 9000 Вт, двигатель 7500 Вт;
• Давление рампы: 14–114 мбар, противодавление 0–15 мбар;
• Соединение: Rp 2"; класс защиты IP40; рабочая t: −10…+60 °C.

Эксплуатация и сервис

Монтаж и пусконаладка проводится в соответствии с инструкциями производителя: проверка герметичности рампы, настройка реле давления и параметров топочного автомата, тестирование датчика пламени и корректируемых позиций сервопривода. Рекомендуется регулярное техническое обслуживание: замена форсунок при износе, контроль состояния электродов и трансформатора розжига, диагностика топочного автомата и проверка топливного насоса. Соблюдение регламентов обеспечивает стабильную модуляцию мощности и снижение выбросов при эксплуатации.
