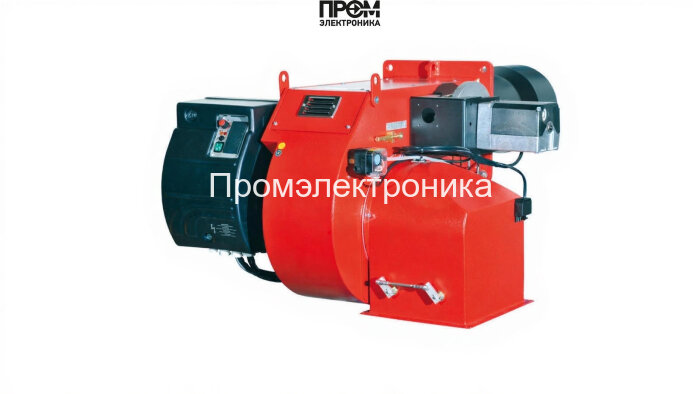

Газовая горелка Ecoflam BLU 3000.1 PRE TL VGD 40.080

Газовая горелка Ecoflam BLU 3000.1 PRE TL VGD 40.080 — техническое описание и состав

Технически выверенная газовая горелка Ecoflam BLU 3000.1 PRE TL представляет собой модульную промышленную систему для котловых установок мощностью от 630 до 3000 кВт. Конструкция ориентирована на устойчивое низкоэмиссионное горение, точную автоматику и простоту интеграции в современные теплоэнергетические схемы. Ключевые конструктивные элементы обеспечивают стабильность пламени при давлении рампы 8.5–25.5 мбар, противодавлении до 13 мбар и номинальном диаметре фланца DN 80.

Основные технические параметры

• Мощность: 630–3000 кВт
• Длина пламенной трубы: 530 мм (удлинённая)
• Электропитание: 220 / 380 В
• Электродвигатель: 5500 Вт, потребляемая мощность до 7000 Вт
• Класс защиты: IP40, рабочая температура от −10 до +60 °C

Состав горелки — основные узлы и их функции

Горелка выполнена по модульному принципу; ниже перечислены ключевые компоненты и их назначение:

• Топливный насос — обеспечивает стабильное и дозированное поступление топлива в рампу (важен при комбинированных схемах подачи и при использовании газовых смесей с первичным подогревом).
• Датчик пламени — контролирует наличие и стабильность факела, гарантирует безопасное отключение при срыве горения.
• Топочный автомат — центральный контроллер управления последовательностью розжига, мониторинга и аварийной остановки, поддерживает интерфейсы интеграции в SCADA.
• Трансформатор розжига — формирует высоковольтный импульс для своевременного поджига смеси через электроды.
• Реле давления — контроль и защита по давлению газа в рампе; обеспечивает предельные значения 8.5–25.5 мбар при работе.
• Форсунки — дозируют газ по сечению и обеспечивают оптимальное распыление/подачу для равномерного горения в удлинённой трубе.
• Сервопривод — точная регулировка заслонок/клапанов для поддержания требуемого соотношения воздух/газ при изменении нагрузки.
• Клапан — запорно-регулирующий элемент рампы, выполняет функции аварийного перекрытия и тонкой подстройки подачи топлива.
• Электроды — элементы розжига и ионизационного контроля, обеспечивают надёжный запуск и мониторинг пламени.

Эксплуатационные рекомендации и сервис

• Плановое техническое обслуживание: проверка электродов, чистка форсунок, тестирование датчика пламени и реле давления.
• Калибровка сервопривода и сверка настроек топочного автомата при каждой существенной переработке режима работы.
• Контроль потребляемой мощности и состояния электродвигателя (5500 Вт) для предупреждения перегрузок.

Интеграция и преимущества

• Модульная архитектура упрощает замену узлов и модернизацию под требования Industry 4.0.
• Удлинённая пламенная труба 530 мм оптимизирует теплообмен в глубине топочной камеры.
• Комплектация «голова сгорания + газовая рампа» позволяет быстро вводить горелку в эксплуатацию при минимальных доработках котла.

Ecoflam BLU 3000.1 PRE TL — решение для тех, кому важны точность управления подачей топлива, безопасность розжига и долговечность элементов при промышленной эксплуатации. Конструкция сочетает проверенные механические компоненты с современной автоматикой, что обеспечивает высокую энергоэффективность и простоту обслуживания.
