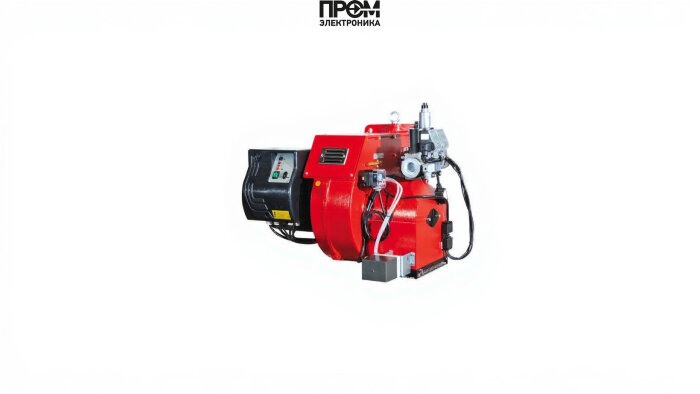

Газовая горелка Ecoflam BLU 1700.2 PRE TC VGD 20.5011

Газовая горелка Ecoflam BLU 1700.2 PRE TC VGD 20.5011 — техническое описание для проектировщиков и сервисных инженеров

Техническое описание рассчитано на инженеров по эксплуатации и проектировщиков, требующих точной и проверяемой информации об устройстве и составе газовой горелки Ecoflam BLU 1700.2. Текст составлен в техническом стиле с учётом SEO 2026 года: ключевые запросы распределены по заголовкам и спискам, акцент на надёжности, энергоэффективности и совместимости с промышленными котлами мощностью 200–1780 кВт.

Ключевые параметры

• Диапазон мощности: 200–1780 кВт
• Тип управления: прогрессивное (modulating)
• Длина пламенной трубы: 348 мм (короткая)
• Питание: 220/380 В
• Давление газа (рампа): 0.3–16 мбар
• Противодавление: 0–12 мбар
• Класс защиты: IP40
• Вес: 159 кг; габариты: 107×71.2×54.5 см

Конструкция и состав — основные узлы

Горелка разработана как модульная промышленная единица с унифицированными монтажными фланцами Rp 2" и рассчитана на длительную эксплуатацию при температуре от −10 до +50 °C. Базовый корпус включает механические и электрические узлы, обеспечивающие стабильную подачу топлива, формирование факела и контроль параметров горения.

• Топливный насос — обеспечивает дозированную подачу газовоздушной смеси и устойчивость рабочего режима при флуктуациях давления;
• Датчик пламени — контролирует наличие и стабильность горения, обеспечивает интерфейс с блоком управления для немедленной остановки в аварийных ситуациях;
• Топочный автомат — электроника управления работой горелки, реализует прогрессивное регулирование и логики безопасности;
• Трансформатор розжига — автономный источник высокого напряжения для электрического поджига, рассчитан на интенсивную цикличность включений;
• Реле давления — мониторинг противоподавления и аварийная блокировка при выходе параметров за пределы допустимых;
• Форсунки — комплект сменных распылителей и газораспределителей для точного формирования факела и оптимизации выбросов;
• Сервопривод — позиционирует дроссельные и газовые клапаны в режиме прогрессивного управления;
• Клапан (газовый запорный и регулировочный) — многоступенчатая система перекрытия и дозирования топлива;
• Электроды — ионизационные и поджигающие электроды для стабильного запуска и контроля горящего факела.

Эксплуатация, монтаж и техническое обслуживание

• Монтаж и пусконаладочные работы должны выполняться сертифицированными специалистами согласно инструкциям производителя.
• Регулярно проверять и калибровать датчик пламени, реле давления и элементы розжига; замена форсунок и электродов по износу.
• Контроль герметичности рампы и состояния сервоприводов — каждые 3–6 месяцев в зависимости от режима работы.

Преимущества и соответствие требованиям 2026

• Оптимизация расхода топлива при прогрессивном управлении снижает выбросы и эксплуатационные затраты.
• Модульная конструкция упрощает сервис и замену ключевых узлов: трансформатора розжига, сервопривода и клапанов.
• Соответствие современным требованиям по безопасности и энергоэффективности делает горелку пригодной для модернизации промышленных котельных.

Рекомендуется проверять совместимость с конкретным котлом по параметрам противодавления и фланцевого присоединения. Для полноценной интеграции и соблюдения норм газобезопасности используйте оригинальные комплектующие Ecoflam и доверяйте пусконаладку только квалифицированным инженерам.
