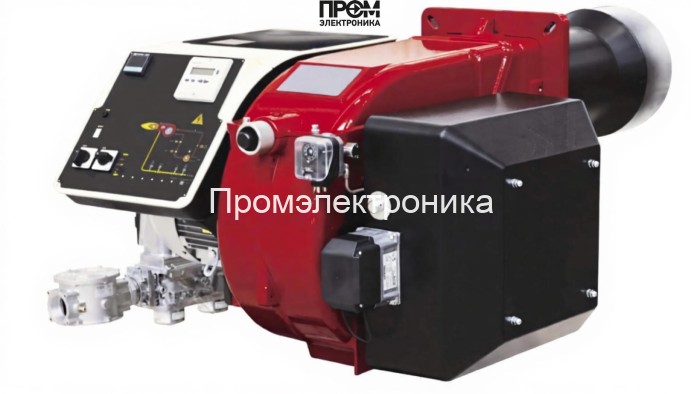

Газовая горелка CIB Unigas R93A M-.MD.S.RU.A.1.80.EA

Газовая горелка CIB Unigas R93A M-.MD.S.RU.A.1.80.EA — техническое описание

Предлагаем техническое описание газовой горелки CIB Unigas R93A — промышленного агрегата с электронно‑модулируемым управлением (EA), рассчитанного на мощностной диапазон 550–4100 кВт. Описание составлено в строгом техническом стиле с акцентом на эксплуатационные параметры, модульную конструкцию и составные узлы. Текст оптимизирован под SEO 2026 года: структурирован, содержит ключевые запросы и краткие характеристики для быстрого индексации поисковыми системами.

Ключевые особенности

• Диапазон мощности: 550–4100 кВт — для паровых и водогрейных установок средней и большой мощности.
• Электронно‑модулируемое управление (EA) — плавная подстройка мощности, экономия топлива и снижение выбросов.
• Длина пламенной трубы: 495 мм — стабильный факел и равномерный теплообмен.
• Фланцевое присоединение DN 80, вес 290 кг, габариты 150×143.7×64.9 см.

Конструкция и состав горелки — модульный подход

Конструкция R93A выполнена в виде взаимозаменяемых модулей для упрощения монтажа и обслуживания. Основные узлы и детали включают:

• Топливный насос — обеспечивает стабильную подачу газа и поддержание требуемого давления в рампе.
• Датчик пламени — гарантирует контроль наличия горения и активацию схем безопасности.
• Топочный автомат — центральный контроллер логики включения/выключения и защиты.
• Трансформатор розжига — генерирует искровой разряд для инициации горения.
• Реле давления — контролирует дифференциальные и сигнальные давления в газовой системе.
• Форсунки — формируют газоповоздушную смесь, обеспечивая заданную скорость расхода.
• Сервопривод — управляет воздушными заслонками и регулировкой подачи воздуха.
• Клапан (клапанный блок) — аварийное перекрытие подачи топлива и контроль герметичности.
• Электроды — элемент розжига и контроля горения в зоне пламени.

Технические параметры (ключевые)

• Электропитание: 220/380 В; потребляемая мощность ~8000 Вт; электродвигатель 7500 Вт.
• Давление газовой рампы: 5.5–79.8 мбар; противодавление: 0–15.5 мбар.
• Расход газа: 58–434 нм³/ч; класс защиты IP40; уровень шума 80 дБ.
• Рабочая температура: от −10 до +50 °C; страна бренда — Италия.

Обслуживание и эксплуатация

• Регулярная проверка герметичности клапанного блока и состояния форсунок — не реже 1 раза в 3–6 месяцев.
• Диагностика датчика пламени и трансформатора розжига при каждом плановом ТО.
• Проверка и при необходимости калибровка реле давления и топочного автомата.
• Осмотр сервоприводов, электродвигателя и электрических соединений; очистка головки сгорания.

Газовая горелка CIB Unigas R93A — решение для ответственных теплообъектов, где требуется точная модуляция мощности, надёжность ключевых узлов и простота сервисного обслуживания. Рекомендована для монтажной интеграции в котельные установки с фланцем DN 80 и системами автоматизации уровня 2026 года.
