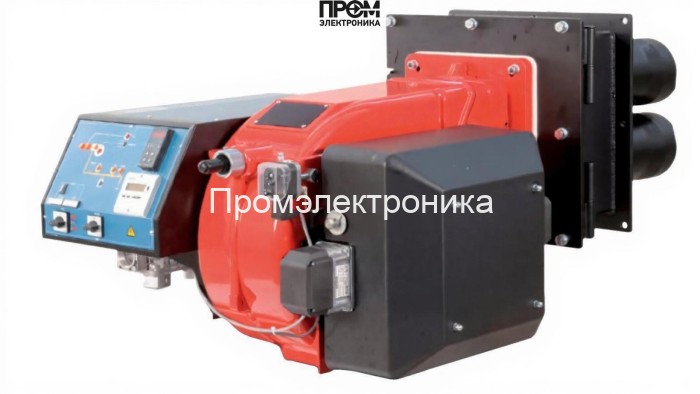

Газовая горелка CIB Unigas R93 M-.PR.S.RU.VS.1.80.EA

Газовая горелка CIB Unigas R93 M-.PR.S.RU.VS.1.80.EA — техническое описание и состав узлов

Техническая документация и эксплуатационное описание для газовой горелки CIB Unigas R93 (VS) подготовлено с акцентом на промышленное применение, энергоэффективность и простоту интеграции в котельные установки. Модель R93 предназначена для работы на природном газе в диапазоне мощностей 550–4100 кВт, имеет короткое пламя (VS), длину пламенной трубы 326 мм и стандартное подключение DN 80. Конструкция ориентирована на надёжную работу при температуре от -10 до +50 °C и обеспечивает защиту корпуса по классу IP40.

Ключевые технические параметры

• Мощность: 550–4100 кВт.
• Расход газа: 58–434 нм³/ч при давлении рампы 4.5–39.9 мбар.
• Противодавление: 0–15.5 мбар.
• Электропитание: 220/380 В; электродвигатель 7500 Вт; потребляемая мощность 8000 Вт.
• Габариты: 146.4×140.5×73.9 см, вес 270 кг, DN 80.

Основные составные детали горелки

Для обеспечения стабильной и безопасной работы горелки R93 применён модульный подход: все узлы доступны для обслуживания и замены. Основные элементы конструкции включают:

• Топливный насос — обеспечивает подачу газа и поддержание стабильного давления рампы при изменении нагрузки.
• Датчик пламени — чувствительный элемент контроля горения, реализующий мониторинг наличия пламени и передающий сигнал в систему автоматического останова.
• Топочный автомат — центральный блок безопасности и логики управления горелкой, реализует последовательность розжига, контроль параметров и защитные сценарии.
• Трансформатор розжига — генерирует высоковольтный импульс для электрода при запуске, обеспечивая надёжную и повторяемую искру.
• Реле давления — защитный компонент, контролирующий давление газа и блокирующий подачу при выходе параметров за допустимые пределы.
• Форсунки — комплект распылителей / сопел, обеспечивающих формирование факела с требуемой геометрией и длиной.
• Сервопривод — исполнительный механизм регулировки положения заслонок и пропорций газа/воздуха при модуляции мощности.
• Клапан (комбинация запорных клапанов) — обеспечивает изоляцию газовой магистрали, реализует последовательность безопасности при запуске и останове.
• Электроды — контрольные и зажигающие электроды обеспечивают стабильный розжиг и детектирование пламени.

Особенности эксплуатации и преимущества

• Короткое пламя и распределение нагрузки по четырём головам снижают тепловую концентрацию на стенках котла — оптимально для котлов с ограниченной камерой сгорания.
• Модульная схема упрощает техобслуживание: замена форсунок, электродов или блока автоматики не требует демонтажа основной рамы.
• Широкий диапазон давлений и регулируемая подача позволяют интегрировать горелку в существующие тепловые схемы и модернизационные проекты.
• Соответствие современным требованиям по надёжности и безопасности делает R93 выгодным решением для промышленных котельных и ТЭЦ.

Рекомендовано проводить периодическую проверку герметичности рампы и клапанов, тестирование датчика пламени и испытание трансформатора розжига по регламенту, чтобы сохранить коэффициент полезного действия и обеспечить соответствие нормам безопасности. Горелка CIB Unigas R93 — специализированное инженерное решение, сочетание высоких мощностных характеристик и компактной архитектуры для современных энергообъектов.
