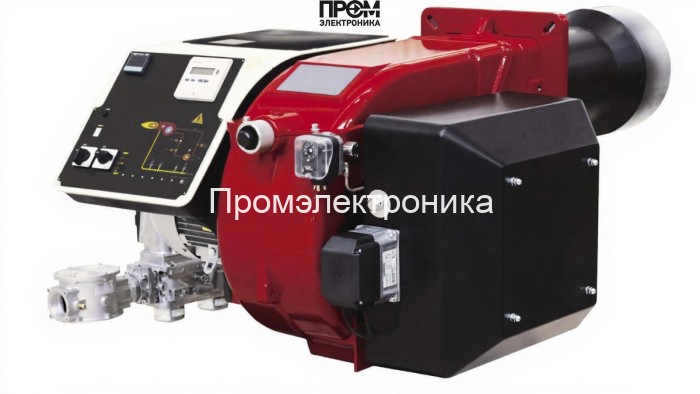

Газовая горелка CIB Unigas R92A M-.MD.S.RU.A.1.65

Газовая горелка CIB Unigas R92A M-.MD.S.RU.A.1.65 — техническое описание и состав узлов

Газовая горелка CIB Unigas R92A — промышленный модуль для надежного сжигания природного и попутного газа в котельных и технологических печах. Данная модель разработана для диапазона мощности 480–3050 кВт и предназначена для эксплуатации в условиях от -10 до +50 °C. Описываемая конфигурация обеспечивает модулируемое управление, высокий КПД и упрощенную интеграцию в системы автоматизации.

Конструктивные элементы и назначение

• Топливный насос — обеспечивает стабильное давление и подачу газа на рампу, компенсирует перепады сетевого давления и поддерживает заданный расход.
• Датчик пламени — оптический или ионизационный элемент контроля наличия горения; гарантирует безопасное отключение при погасании пламени.
• Топочный автомат — модуль управления последовательностью розжига, мониторинга параметров и межблочной логики; реализует предписанные алгоритмы безопасности.
• Трансформатор розжига — источник высокого напряжения для электродов; обеспечивает надежную и быструю инициацию пламени при запуске.
• Реле давления — контролирует давление в рампе и защищает систему от критических изменений; участвует в блокировках запуска.
• Форсунки — газораспределительные элементы, формируют факел и обеспечивают равномерное смесеобразование с воздухом.
• Сервопривод — исполнительный механизм для регулировки положения заслонок и клапанов, обеспечивает точную модуляцию подачи топлива.
• Клапан — запорная арматура безопасности (мин. два уровня), обеспечивает герметичность и аварийное прерывание подачи топлива.
• Электроды — заземленные и питаемые компоненты системы розжига и ионизационного контроля пламени.

Ключевые технические параметры

• Мощность: 480–3050 кВт; расход газа: 51–323 нм³/ч.
• Длина пламенной трубы: 490 мм; номинальный диаметр подключения: DN 65.
• Электропитание: 220 / 380 В; электродвигатель 5500 Вт, потребляемая мощность 6000 Вт.
• Противодавление: 0–14 мбар; давление на рампе: 2.8–79.8 мбар.
• Класс защиты электрооборудования: IP40; уровень шума: 80 дБ; масса: 250 кг.

Интеграция, эксплуатация и сервис

• Интегрируется в системы автоматизации с модулем MD при установке датчика модуляции; требуется настройка топочного автомата под конкретный котел.
• Рекомендуем плановый сервис: проверка клапанов, форсунок и уплотнений — не реже одного раза в год; проверка электрической части и датчиков — каждые 6 месяцев.
• Резервные узлы для хранения: комплект клапанов, форсунки, датчики пламени и трансформатор розжига.

Модель CIB Unigas R92A — оптимальное решение для средних и крупных котельных, где важны точность модуляции, безопасность и простота технического обслуживания.
