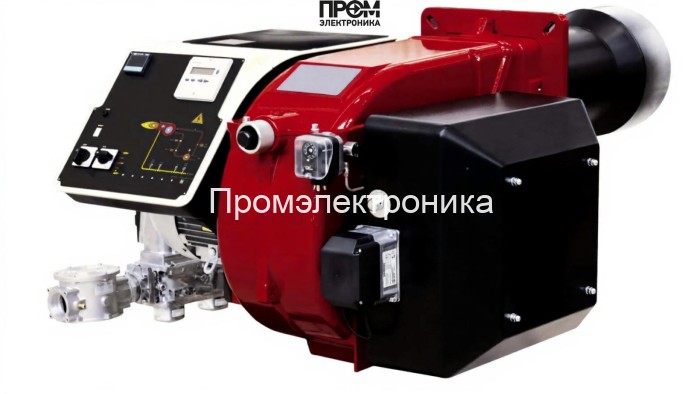

Газовая горелка CIB Unigas R91A M-.MD.S.RU.A.1.50.EA

Газовая горелка CIB Unigas R91A — техническое описание и состав узлов

Техническое описание предназначено для инженеров по эксплуатации и проектировщиков котельных и технологических печей. Горелка CIB Unigas R91A спроектирована как модульный промышленных агрегат с модулирующей подачей топлива, высокой надёжностью и возможностью интеграции в автоматизированные тепловые пункты. В тексте приведены ключевые эксплуатационные параметры и подробный перечень основных узлов, формирующих рабочую систему горелки.

Ключевые параметры

• Диапазон мощности: 480–2670 кВт
• Длина пламенной трубы: 490 мм
• Электропитание: 220/380 В; электродвигатель 4000 Вт
• Расход газа: 51–283 нм³/ч; давление рампы: 4.8–99.4 мбар
• Противодавление: 0–14 мбар; класс защиты IP40
• Габариты/вес: 149.5 × 116 × 64.9 см / 230 кг

Состав и назначение основных элементов

Конструктивно горелка включает стандартный блок головы сгорания и газовую рампу. Для надёжной работы и соответствия современным требованиям автоматизации в состав системы входят следующие ключевые компоненты:

• Топливный насос — обеспечивает стабильную подачу топлива в рампу при заданном перепаде давления; рассчитан на эксплуатацию в диапазоне рабочих давлений горелки.
• Датчик пламени — оптический/ионный сенсор контроля горения, реализует немедленное отключение подачи газа при потухании факела и формирует вход аварийной сигнализации.
• Топочный автомат — блок управления последовательностью пуска/остановки, обеспечивает безопасный цикл розжига, контроль параметров и интерфейс связи с АСУ ТП.
• Трансформатор розжига — обеспечивает искровой разряд на электродах при старте, проектиран для длительной работы в агрессивной среде горелочной камеры.
• Реле давления — контроль минимального и максимального давления газа в рампе, выполняет функции блокировки при выходе параметров за пределы допуска.
• Форсунки — формируют рабочую струю газа/смеси, оптимизированы по геометрии для стабильного формирования факела в данном диапазоне мощностей.
• Сервопривод — управляет дроссельными устройствами и положением форсунок/сопла в режиме модуляции, обеспечивает точность регулирования тепловой нагрузки.
• Клапан — запорная арматура высокого надежности (обычно два клапана в паре) для герметичного перекрытия подачи газа при аварии.
• Электроды — рабочие элементы розжига и ионизационного контроля, выполнены из коррозионно-стойких сплавов и дополнительно защищены от термических нагрузок.

Монтаж, эксплуатация и обслуживание

• Монтаж выполнять сертифицированным сервисом: проверка герметичности рампы, настройка реле давления и испытание датчика пламени.
• Пусконаладочные работы: калибровка сервопривода, проверка трансформатора розжига и корректность работы топочного автомата.
• ТО: периодическая очистка форсунок и пламенной трубы, проверка состояния электродов, тесты на утечку и работоспособность клапанов.
• Рекомендации по интеграции: сверять пиковые параметры с паспортом котла, обеспечивать питание 220/380 В и связь с верхним уровнем АСУ ТП.

Описание составлено с учётом современных требований SEO 2026: ключевые запросы — «газовая горелка CIB Unigas R91A», «модулирующая горелка», «промышленная горелка для котла» — использованы в техническом контексте для облегчения подбора и интеграции оборудования на промышленных объектах.
