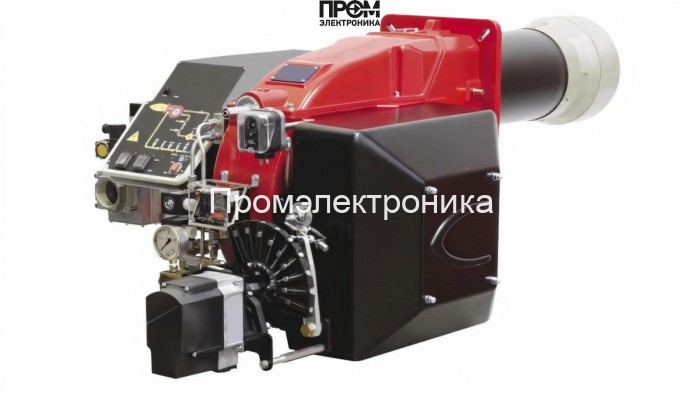

Газовая горелка CIB Unigas R75A M-.PR.S.RU.A.1.80.EA

Газовая горелка CIB Unigas R75A — техническое описание и состав узлов

Представленная газовая горелка CIB Unigas R75A — промышленный узел модуляционного типа, разработанный для стабильной подачи тепловой мощности в диапазоне 320–2050 кВт. Описание ориентировано на инженеров и сервисные команды: даются конструктивные особенности, состав основных узлов и практические рекомендации по эксплуатации с акцентом на энергоэффективность и соответствие требованиям 2026 года по оптимизации затрат и снижению выбросов.

Ключевые характеристики

• Тип топлива: природный/сжиженный газ;
• Диапазон мощности: 320–2050 кВт, модуляционная работа;
• Длина пламенной трубы: 503 мм, DN 80;
• Давление рампы: 1.2–34 мбар; противодавление: 0–12 мбар;
• Электропитание: 220 / 380 В; двигатель 3000 Вт; потребление 3500 Вт;
• Класс защиты: IP40; рабочая температура: −10…+50 °C;
• Вес и габариты: 90 кг; 143.1×101.3×60.8 см.

Конструкция и основные узлы горелки

Модульная конструкция обеспечивает быструю диагностику и замену компонентов. Ниже приведён перечень основных деталей, формирующих рабочий цикл горелки и гарантирующих безопасность, управляемость и точную модуляцию пламени:

• топливный насос — дозирующий узел для стабильной подачи газовой смеси при изменяющемся давлении в магистрали;
• датчик пламени — контролирует присутствие стабильного факела и передаёт сигнал в систему безопасности;
• топочный автомат — логический контроллер управления старт/стоп и режимами модуляции;
• трансформатор розжига — обеспечивает устойчивую искру при запуске в любых температурных условиях;
• реле давления — отсечка при нарушении предустановленных значений давления на рампе;
• форсунки — блок сменных сопел, обеспечивающих требуемую геометрию факела и подачу газа;
• серворивод (сервопривод) — точный исполнительный механизм регулирования топлива и воздуха;
• клапан — аварийная и рабочая запорная арматура с быстрым срабатыванием;
• электроды — компоненты розжига и контроля ионизационного тока пламени.

Принцип работы и управление

Система управления обеспечивает модуляцию мощности через сервопривод и кулачковый модуль, синхронизируя подачу топлива насосом и открытие клапанов. Датчик пламени и электроды формируют обратную связь, позволяя топочному автомату корректировать параметры розжига и поддерживать оптимальный коэффициент избытка воздуха для минимальных выбросов. Реле давления и фильтры на входе защищают рампу и форсунки от гидроударов и загрязнений.

Эксплуатация и техобслуживание

• регулярная проверка герметичности газовой рампы и состояния уплотнений;
• контроль состояния электродов и трансформатора розжига перед пуском сезона;
• периодическая калибровка сервопривода и проверка реле давления;
• замена форсунок и фильтрующих элементов в соответствии с рабочим циклом.

Горелка CIB Unigas R75A сочетает модульность и высокую точность управления, что делает её предпочтительным решением для современных котельных и технологических процессов с требованиями энергоэффективности и надёжности.
