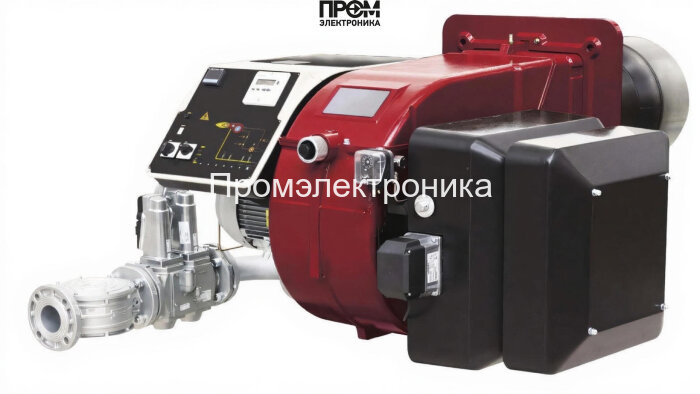

Газовая горелка CIB Unigas R525A M-.PR.S.RU.A.1.80

Газовая горелка CIB Unigas R525A M-.PR.S.RU.A.1.80 — техническое описание и состав узлов

Газовая горелка CIB Unigas R525A — промышленное решение для стабильного и экономичного сжигания природного и попутного газа в котельных мощностью 2000–8000 кВт. Описание выполнено в техническом стиле с учётом SEO 2026: чёткая семантика, ключевые слова «газовая горелка», «CIB Unigas R525A», «DN80», «модульная конструкция», «энергоэффективность» используются естественно и равномерно по тексту.

Ключевые характеристики

• Диапазон мощности: 2000–8000 кВт — подходит для средних и крупных котельных;
• Номинальный диаметр фланца: DN 80, длина пламенной трубы 530 мм, диаметр 434 мм;
• Электропитание: 220/380 В, электродвигатель 18500 Вт, потребляемая мощность 19000 Вт;
• Рабочие давления: давление рампы 20–198 мбар, противодавление 0–20 мбар, расход газа 212–847 нм³/ч;
• Температурный диапазон эксплуатации: −10…+50 °C, класс защиты IP40, вес 340 кг.

Конструкция и состав основных узлов

Горелка R525A выполнена по модульному принципу — это упрощает монтаж, наладку и ремонт. Нижеследующий список отражает основные детали, входящие в состав системы и критичные для её работы и безопасности:

• Топливный насос — обеспечивает равномерную подачу газа на рампу и форсунки при заданном давлении;
• Газовая рампа и форсунки — распределяют топливо по головке сгорания, обеспечивая нужную плотность факела;
• Клапаны и блок герметичности — многоклапанная система с электромагнитными и запорными элементами для защиты и аварийного перекрытия;
• Сервопривод — реализует прогрессивную модуляцию расхода, обеспечивает точное управление положением заслонок;
• Датчик пламени и электроды — контролируют наличие стабильного горения и обеспечивают автоматическое отключение при отказе;
• Трансформатор розжига — формирует искровой разряд для надёжного поджига смеси при запуске;
• Топочный автомат — логический контроллер управления циклом запуска/остановки, мониторинга и защит;
• Реле давления — контроль подачи газа и предотвращение работы при некорректных параметрах системы.

Преимущества и интеграция

• Модульная архитектура упрощает адаптацию к существующим котлам и позволяет быстро заменять изношенные компоненты;
• Точная сервомодуляция снижает расход топлива и уменьшает пиковые выбросы при переходных режимах;
• Система контроля пламени вместе с трансформатором розжига и электродами обеспечивает быстрый и безопасный запуск;
• Наличие стандартной рампы и унифицированных интерфейсов облегчает интеграцию в автоматизированные системы ТЭЦ и промышленных котельных.

Эксплуатация и техобслуживание

• Регламент: ежемесячный контроль головки сгорания и форсунок, ежегодная проверка клапанной группы и реле давления;
• Рекомендуется проверять состояние топливного насоса и трансформатора розжига перед сезоном интенсивной эксплуатации;
• При монтаже соблюдать указания по заземлению, прокладке кабелей и условиям окружающей среды для обеспечения работоспособности датчика пламени и топочного автомата.

Горелка CIB Unigas R525A сочетает в себе надёжные механические узлы и современную автоматику, что делает её оптимальным выбором для задач по эффективному сжиганию газа с учётом требований безопасности и энергоэффективности 2026 года.
