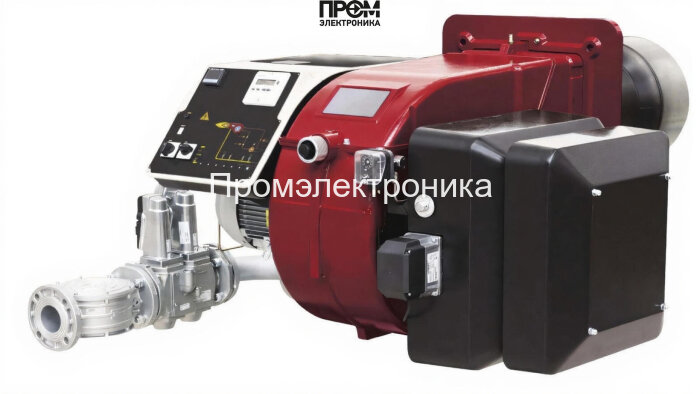

Газовая горелка CIB Unigas R512A M-.MD.S.RU.A.1.50.EA

Газовая горелка CIB Unigas R512A — техническое описание и состав основных узлов

Представленная газовая горелка CIB Unigas R512A — профессиональная электронно‑модулируемая система горения, рассчитанная на эксплуатацию в котельных и технологических установках мощностью 600–4500 кВт. Описание составлено в техническом стиле, с акцентом на конструктивные элементы, интерфейсы управления и требования к монтажу. Приведены ключевые параметры для быстрого сопоставления с проектными условиями: длина пламенной трубы 530 мм, диаметр 340 мм, электродвигатель 9200 Вт, вес 290 кг, подключение Rp 2".

Назначение и область применения

• Обеспечение стабильной теплоты для водогрейных и паровых котлов, модульных котельных, печей и сушильных камер.
• Применение в режимах с переменной тепловой нагрузкой благодаря электронно‑модулируемой автоматики.
• Интеграция в промышленные системы с требованиями по безопасности, учётом противодавления 0–18 мбар и давления рампы 9–218 мбар.

Конструкция — состав ключевых узлов

Конструктивно горелка представляет собой модульный комплекс, включающий ряд ответственных компонентов, обеспечивающих безопасность, точность розжига и стабильность горения:

• топливный насос — обеспечивает подачу газа/смеси к рампе с заданным давлением и динамическим контролем расхода;
• датчик пламени — оптический/ионный сенсор контроля наличия факела для мгновенной блокировки при сбоях;
• топочный автомат — управляющий блок с логикой розжига, модуляции и защитными алгоритмами (EA/MD конфигурации);
• трансформатор розжига — формирует высоковольтный импульс для электродов при запуске;
• реле давления — внешняя защита, контролирующая давление в системе и прерывающая работу при выходе параметров за пределы;
• форсунки — комплект сопел рампы обеспечивающих оптимальную геометрию факела и требуемый расход газа (63–476 нм³/ч);
• сервопривод — обеспечивает точную позиционировку дроссельных и газовых клапанов для модуляции мощности;
• клапан — запорная и предохранительная арматура (опционально двойной клапан + блок проверки герметичности);
• электроды — рабочие элементы розжига и ионизационного контроля, рассчитанные на длительную эксплуатацию.

Эксплуатация и рекомендации

• Перед вводом в эксплуатацию проверить соответствие камеры сгорания параметрам пламенной трубы (340×530 мм) и уровню противодавления.
• Периодические проверки: герметичность рампы, состояние форсунок и электродов, калибровка датчика пламени и реле давления.
• Обеспечить электропитание 220/380 В и защиту по IP40; соблюдать рабочий диапазон температур −10…+50 °C.

Горелка CIB Unigas R512A оптимальна для проектов, где важна плавная модуляция, высокая надёжность привода и расширенные средства контроля безопасности. Для согласования специальных конфигураций (инверторное управление, нестандартная рампа) рекомендуется взаимодействие с заводом‑поставщиком.
