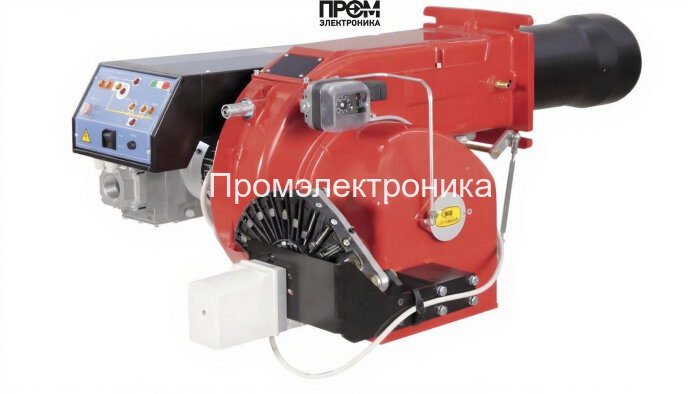

Газовая горелка CIB Unigas P61 M-.PR.S.RU.A.1.32

Газовая горелка CIB Unigas P61 — техническое описание и состав

Техническое описание предназначено для инженеров, проектировщиков и сервисных специалистов. Модель CIB Unigas P61 M-.PR.S.RU.A.1.32 представляет собой промышленную газовую горелку с прогрессивной модуляцией мощности 160–800 кВт, рассчитанную на работу в составе котельных установок при температуре от −10 до +50 °C и степени защиты IP40. Конструкция выполнена по модульному принципу, что упрощает монтаж, пусконаладку и сервис.

Ключевые технические узлы и функции

• Топливный насос — обеспечивает стабильную подачу газа в рампу при заданном давлении (5.5–54 мбар), рассчитан на непрерывную работу в диапазоне нагрузок.
• Датчик пламени — оптический/ионный контроль горения с быстрым откликом для предотвращения неустойчивого горения и аварийных ситуаций.
• Топочный автомат — программируемый контроллер управления последовательностью розжига, контроля пламенной трубки и защитных interlock-функций.
• Трансформатор розжига — формирует высоковольтный импульс на электроды для устойчиого поджига при разрежении в камере.
• Реле давления — мониторит противодавление и обеспечивает защиту при превышении допустимого обратного давления (0–7 мбар).
• Форсунки — рассчитаны на диапазон расхода 17–84.7 нм³/ч, обеспечивая равномерную распыляющую геометрию пламени и оптимальное смесеобразование.
• Сервопривод — управляет положением воздушной заслонки и подачей газа для точной модуляции мощности в широком диапазоне.
• Клапан(ы) — газовые запорные и предохранительные клапаны с высоким быстродействием и герметичностью в холодном и горячем состоянии.
• Электроды — контрольные и поджигающие электроды с высокой долговечностью и простым обслуживанием.

Технические параметры (резюме)

• Мощность: 160–800 кВт; длина пламенной трубы: 343 мм.
• Электропитание: 220/380 В; электродвигатель: 1100 Вт; потребляемая мощность до 1600 Вт.
• Давление газовой рампы: 5.5–54 мбар; расход: 17–84.7 нм³/ч; соединение Rp 1 1/4”.
• Вес: 68 кг; габариты: 107.9×81.2×46.4 см.

Эксплуатация и обслуживание

• Монтаж должен выполнять квалифицированный персонал с проверкой герметичности и регулировкой рампы.
• Плановое обслуживание: проверка форсунок, состояния электродов, калибровка датчиков пламени и реле давления каждые 6 месяцев.
• При уличной установке требуется термозащита при температурах ниже −10 °C.
