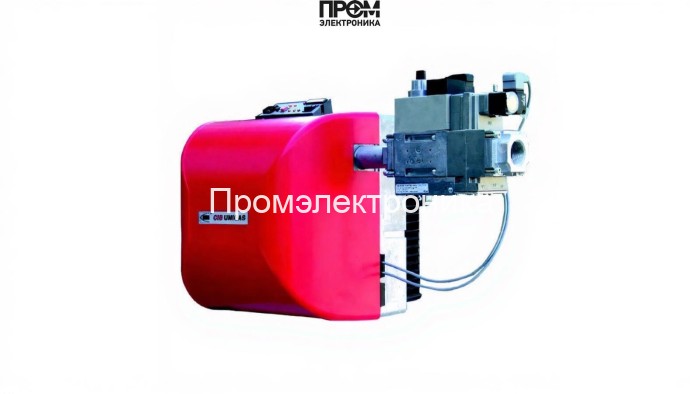

Газовая горелка CIB Unigas NG280 M-.MD.L.RU.A.0.25

Газовая горелка CIB Unigas NG280 M-.MD.L.RU.A.0.25 — техническое описание

Представленная газовая горелка CIB Unigas NG280 — промышленное модульное решение с модуляцией мощности 65–310 кВт, адаптированное для долговременной эксплуатации в котельных и технологических печах. Конструкция ориентирована на стабильное горение при давлении рампы 2.5–20.5 мбар и противодавлении от -1 до 6 мбар, обеспечивает энергоэффективность и контролируемую форму факела за счёт удлинённой пламенной трубы 308 мм.

Ключевые характеристики

• Тип топлива: природный газ (метан)
• Диапазон мощности: 65–310 кВт
• Длина пламенной трубы: 308 мм (удлинённая)
• Давление рампы: 2.5–20.5 мбар; расход газа: 7–32 нм³/ч
• Подключение: DN 25, Rp 1"
• Электропитание: 220 В; потребляемая мощность 550 Вт; электродвигатель 250 Вт
• Класс защиты: IP40; рабочая температура: -10…+50 °C
• Вес: 47 кг; габариты: 87.8 × 59.6 × 50.8 см
• Исполнение: прогрессивное, модулирующее регулирование
• Производство: CIB Unigas, Италия

Состав и основные узлы горелки

Конструктивно NG280 представляет собой комплекс взаимосвязанных компонентов, каждый из которых отвечает за стабильность поджига, управление подачей топлива и безопасность:

• Топливный насос — обеспечивает стабильное давление подачи газа к рампе и равномерный расход в рабочем диапазоне;
• Датчик пламени — контролирует наличие горения и обеспечивает безопасность выключения при его отсутствии;
• Топочный автомат — выполняет логику управления циклом поджига, модуляцией и блокировками безопасности;
• Трансформатор розжига — формирует высоковольтный импульс для электродов при запуске;
• Реле давления — фиксирует соответствие фактического давления заданным параметрам рампы;
• Форсунки — дозируют и формируют факел с заданной геометрией и ступенью распыления;
• Сервопривод (привод заслонки) — обеспечивает позиционирование дроссельной заслонки для модуляции мощности;
• Клапан(ы) газовой рампы — запорные и регулировочные узлы, блокирующие подачу при аварии;
• Электроды — обеспечивают устойчивый поджиг и совместную работу с датчиком пламени.

Функциональные особенности и эксплуатация

• Модулирующее управление снижает частоту включений, что увеличивает ресурс элементов управления и электродвигателя.
• Удлинённая пламенная труба обеспечивает распределение теплового потока в глубину топки, снижая локальные перегревы.
• IP40 и герметичность соединений рассчитаны на котельные помещения с контролируемыми параметрами пыли и влаги.
• Рекомендуемое техобслуживание: квартальные проверки герметичности рампы, сезонная очистка пламенной трубы и проверка цепей розжига и датчиков.

Применение и совместимость

NG280 оптимальна для водогрейных и паровых котлов малой и средней мощности, технологических печей и автономных котельных. Проверяйте параметры подключения (DN 25, Rp 1") и габариты топочного отсека для обеспечения корректной установки удлинённой пламенной трубы.
